漏电火灾报警系统
你好，这是图纸及说明，我不清楚是不是就用一根ZR-RVS-2*2.5线穿管,连接各个（HBTK、AP-1-1、HBTT）,还是每个（HBTK、AP-1-1、HBTT）都要从电气火灾监控设备出一条线分别连接共7根，期待您的回答。
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
HBTK为剩余电流互感器，根据配电箱柜内需要监控的回路数确定数量，每台需要单独引线路至HBTT（相当于多线），不能直接入总线。
HBTT为剩余电流监控模块，通讯线通过总线并联与控制室监控器连接，按选用规格的控制点数量分别接入HBTT信号（一般为1、4、8或16路）

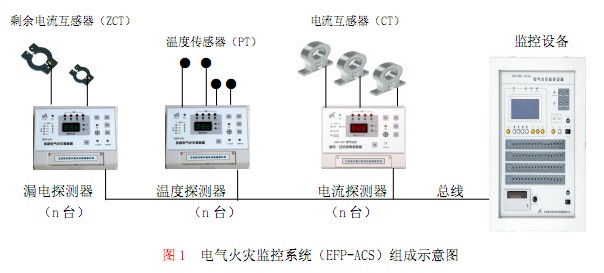

具体应参照选用设备厂家的设计手册，可参考下图理解一下
2013-10-24 10:44:03
-
应该是每个都要去控制中心
2013-10-20 22:21:40
-
就用一根ZR-RVS-2*2.5线穿管,连接各个（HBTK、AP-1-1、HBTT），是串联在一起
2013-10-18 11:27:42
-
这个问题，涉及到消防火灾报警系统的控制方式问题，它一般分为总线控制和多线控制。总线控制是从消防报警主机输出一根总线，消防设备（如烟感、破玻按钮以及你图中的HBTK等）并联（不是串联）在该总线上；多线控制是点到点的控制，从消防报警主机输出一根线，这根线只连接一个设备。
如上所述，你提的问题是总线控制，即：用一根ZR-RVS-2*2.5总线穿管,各个HBTK、AP-1-1、HBTT等并联在该总线上。
2013-10-18 11:50:59
-
这是一套漏电检测、预防火灾的保护装置，在每个配电箱内安装HBTK电气火灾监控探测器、HBTT电气火灾监控探探头。当配电箱内发现漏电、有引起火灾危险的情况下报警。线路是ZR-RVS-2*2.5双绞线、穿线管是SC15，从电气火灾监控设备分7个回路到每个配电箱，就是每个（HBTK、AP-1-1、HBTT）都要从电气火灾监控设备出一条线分别连接共7根。
2013-10-18 14:20:53
-
楼上说的非常具体。顶了！
2013-10-21 19:06:19
