丑毛毛 2013-10-28 09:43:53 | 内蒙古自治区钢筋算量GGJ2013 | 10168查看 6回答

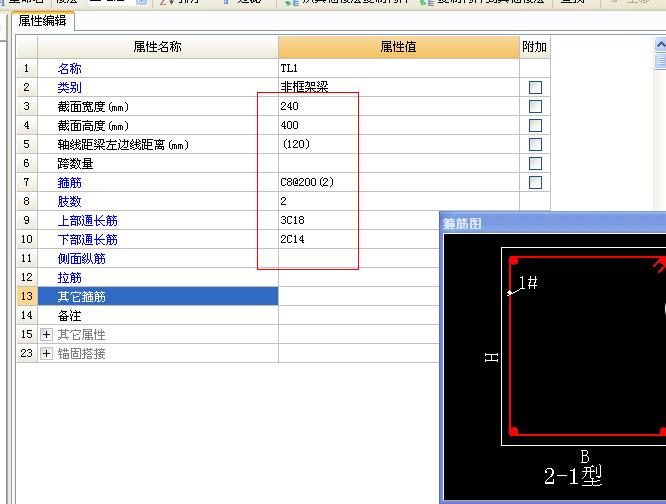

这样的梯形梁怎么定义？怎样画？

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (6) 首答仅用{{minutesHtml}}

已采纳

冯福连黄金专家

答题： 91252 被赞： 31044

2013-10-28 09:54:30

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
流浪者

答题： 41 被赞： 9

如果是挑悬梁整根梁都是变截面的可以在截面信息中输入240*400/300就行，如果挑悬梁只有部分变截面的话只能分跨处理，在变截面的部分在截面信息中输入240*400/300就行。

2013-10-28 10:45:23

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
xagcc 钻石专家

答题： 321639 被赞： 73979

在原位标注中，这一跨的截面信息输入240*400/300就可以了。

2013-10-28 09:45:32

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
紫米露

答题： 12 被赞： 0

这是变截面梁，根据楼上说的操作就ok了~~

2013-10-28 09:50:37

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
大家广联钻石专家

答题： 209407 被赞： 129549

这就是悬挑部减截面。把梁的跨设置正确，然后直接在截面中输入

2013-10-28 09:52:05

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
竟真专家

答题： 85168 被赞： 2833

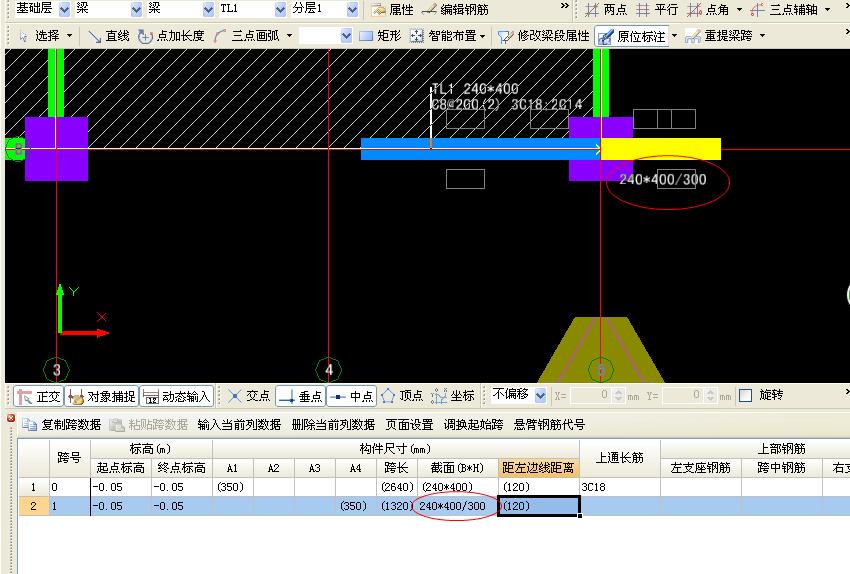

需要在2640的地方设置一个支座，分为两跨，画上以后，点击原位标注，前面的变截面段，在截面栏输入240*400/300就可以了。

2013-10-28 09:56:31
