楼梯上的配筋根据楼梯图集相应地怎么输入？
你好！请教您一下：CAD图上楼梯平法标注中梯板的钢筋信息指什么？相应楼梯图集里钢筋配筋如何输入？望详细一点。期待您的解答。
问题补充：梯板上注释的2-CT1 的配筋C10@120指什么？ AT 型楼梯图集上：“梯板配筋”应该输入什么钢筋信息？ 在截的楼梯CAD图上哪里显示？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
你好！请教您一下：CAD图上楼梯平法标注中梯板的钢筋信息指什么？相应楼梯图集里钢筋配筋如何输入？
你好：由于钢筋信息较多不知道你想问的是那一个。梯板上注释的2-CT1 的配筋C10@120指什么？指的是底部受力筋。AT楼梯输入的位置请看截图中的标志。
2013-11-05 19:50:42
-
这是AT参数楼梯段。
你可以将整楼的楼梯按楼梯段的类别统计，在单构件输入中添加上构件数量，逐个选择对应的楼梯段，编辑钢筋信息计算。
2013-11-05 18:16:01
-

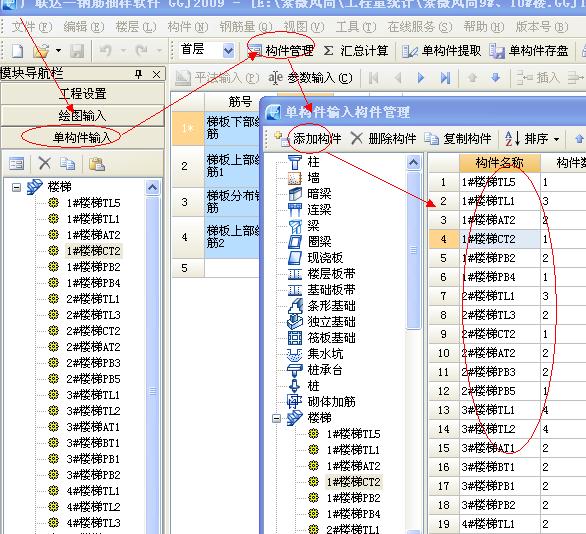

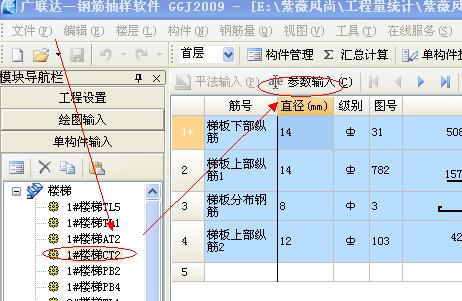

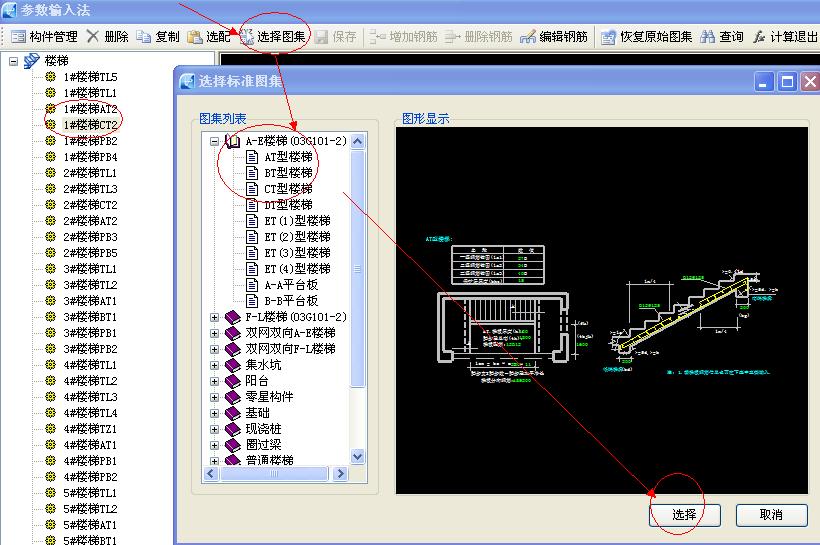

单构件输入---构件管理----添加构件输入名称、数量----确定---参数化输入---选择图集----楼梯---选择适合的一种---确定----在弹出的图形里输入钢筋信息---计算退出
这样，把梯板、梯梁、梯柱、休息平台，依次输入完毕。
2013-11-05 18:16:18
