非洲黑人
2013-11-09 09:18:26
|
河北省
钢筋算量GGJ2013
|
660查看
3回答
轴线画法处理
我的地下室结构，有车库，车库中间是几个楼座，楼座的轴线与车库不在一个垂直线上，而是斜的，怎样画呢、谢谢专家指点
全部回答
(3)
首答仅用{{minutesHtml}}
-
楼座的轴网可单独建，然后与地下室的轴网进行组合就可以．
2013-11-09 12:06:27
-

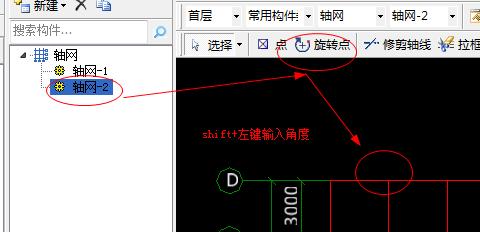

可以直接用识别轴网来处理，或者用自定义轴网然后绘制的时候可以旋转，如果是平行四边形的那种轴网那就用斜交轴网来处理
2013-11-09 09:23:35
-
1、新建轴网2，然后组合轴网。
2、利用旋转点，然后点绘制上。
2013-11-09 09:33:27
