潇天
2013-11-21 11:20:47
|
山东省
钢筋算量GGJ2013
|
2106查看
3回答
cad导入后 生成轴网都到辅助轴线里面了
导入cad之后 先提取轴网外边线、提取轴网标识、自动生成轴网 完成后查看轴网没有东西，点辅助轴线只有轴网没有标识
全部回答
(3)
首答仅用{{minutesHtml}}
-
是软件识别问题。这种 轴网 最好是手动 定义比较方便。
2013-11-21 11:23:03
-
是CAD版本的问题，试试用修改轴号位置此功能能否显示，具体操作：点击轴网、右键、修改轴号位置，若不行，你把CAD打开后，把此文件另存为低版本的CAD（比如天正存为t3、CAD存为2004），然后再导入。
2013-11-21 12:55:30
-
原因分析：图纸是天正图纸，导入软件后显示不全，需要在天正软件中转成T3格式再导入。

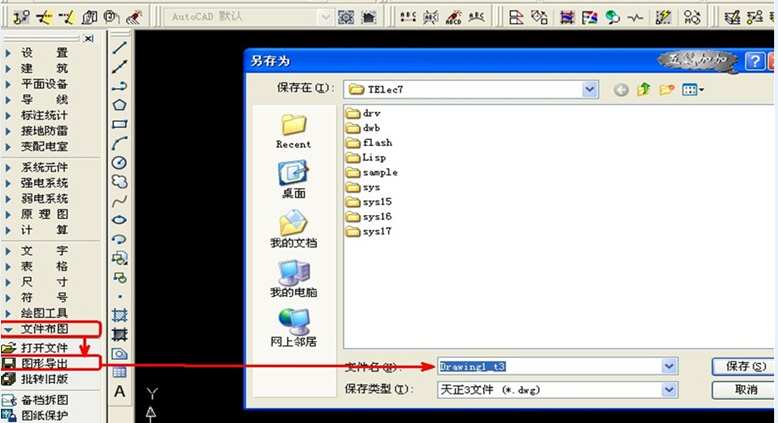

解决方案1：首先保证安装了天正设计软件，使用天正软件打开CAD文件；在天正软件菜单上选择【文件布图】下的【图形导出】的命令；在“保存类型”一栏，选择“天正3文件”，将CAD文件转成TArch3的文件，然后再导出后的t3格式图纸导入软件即可。
决方案2：打开天正软件--文件布图--批量转旧--选择需要转旧的图纸打开--在弹出的浏览文件夹中选择一下保存的路径--在下边的命令栏中输入输出的类型T3回车--再在命令栏中输入文件的后缀名回车即可。
2013-11-21 13:38:17
