• CAD导图中，柱边线为四线段时如何提取柱边线

    柱子边线如图所示，请问高人，此种柱的边线怎么提取，本人提取时，只是分开的线段，无法自动生成柱

    提取柱边线

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (3) 首答仅用{{minutesHtml}}

  • 已采纳

    柱边线

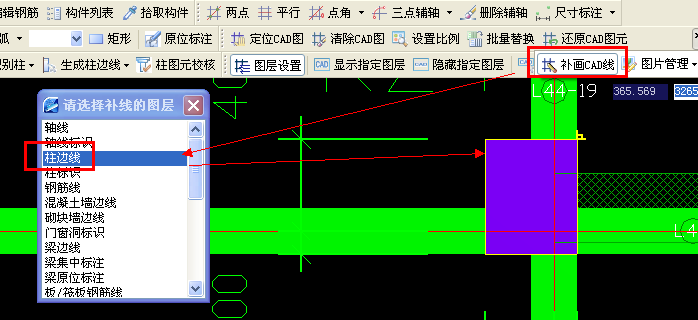

    你好！ 在识别柱的界面上方，有一个“补画cad线”按钮，点击该按钮，出现的提示框中选择柱边线，然后把这个柱子的边线重新画一次，这样就可以提取了。

    2013-11-24 08:56:13

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 点选了柱边线，右键确定或点提取柱边线按钮。操作要看屏幕提示。

    2013-11-24 07:30:31

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 你所选的柱比例不对

    2013-11-24 07:47:32
