怎么判断在CAD原图的上梁的原位标注筋是支座筋还是中筋？
在千赢官网首页登录入口原位标注的时候 分不清这个3C16是左支座筋还是 中部筋 还是又支座筋？ 2C14呢？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
2013-11-25 10:04:43
-
两个都是支座负筋，分上部和下部的
2013-11-25 09:57:29
-

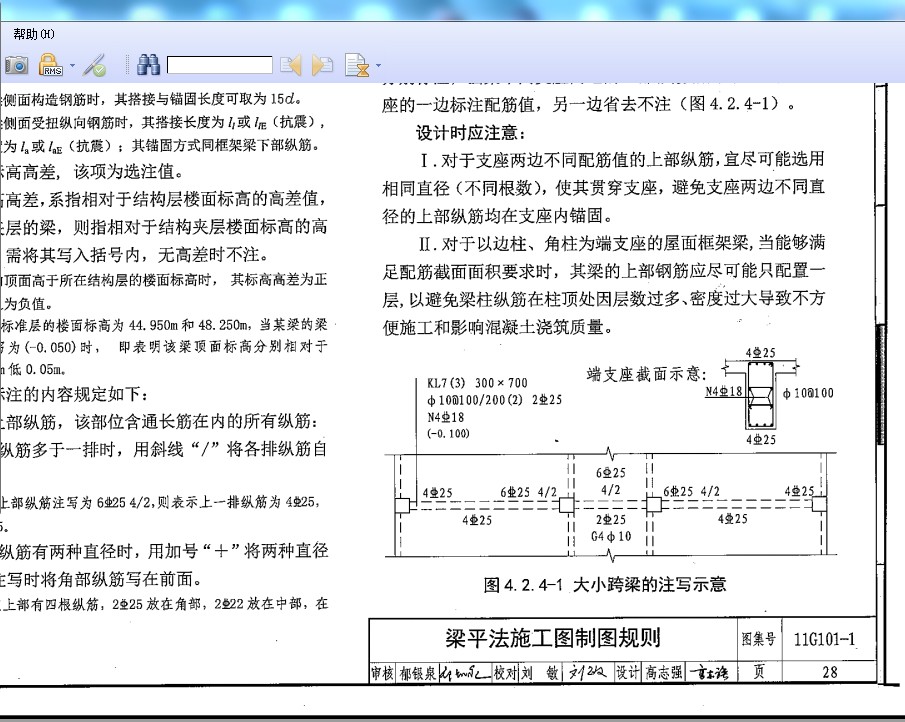

单就你的图片是不好区分的，你要把一整条梁都截图截下来。如果下面那个是支座的话3C16就是梁的上部钢筋，2C14就是梁的下部钢筋。如果下面是梁的话就有可能是中部钢筋了。你看看11g101图集，里面说的很清楚的
2013-11-25 10:13:49
-

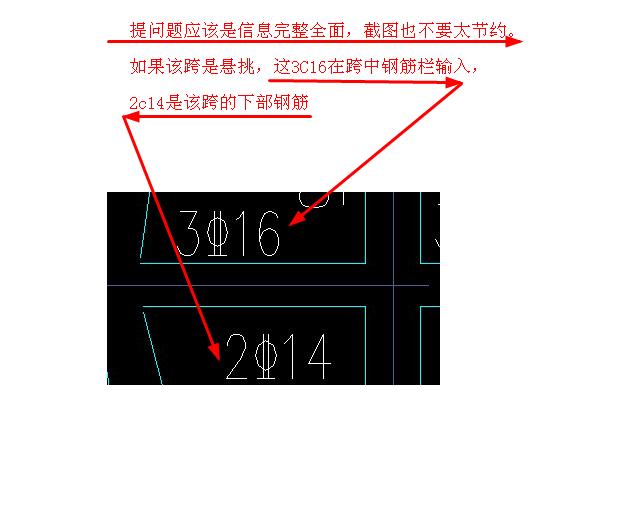

截图太少看不清，如从该图看3C16应是该段梁的右支座,2C14应是底筋,提议截大图看看
2013-11-25 09:57:02
-
请问我在设置梁的原位标注的时候把梁打断了，然后按照原位标注的通长筋设置钢筋，可是设置的时候其中一跨的通长筋有变动，整条梁的通长筋都变了，这个问题应该怎么解决？
-
如图，结合立面图是不是说明，独立基础承台底筋是筏板的面筋，独立基础承台原位标注的
如图，结合立面图是不是说明，独立基础承台底筋是筏板的面筋，独立基础承台的原位标注c16@150是不是附加的，与筏板面筋隔一布一??
-
以下梁共为3跨，一跨和三跨梁侧面通长筋为N2C12，二跨梁侧面通长筋为N6C12， 这样的梁侧面通长筋如何进行定义呢问题补充：最好能够截个图过来，这样会一目了然，谢谢
