GGJ2009CAD图纸识别问题
梁识别后，连梁没有生成图元构件，但是框架梁却有，识别图纸中有显示，梁构件中没有。请问是怎么回事啊。
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

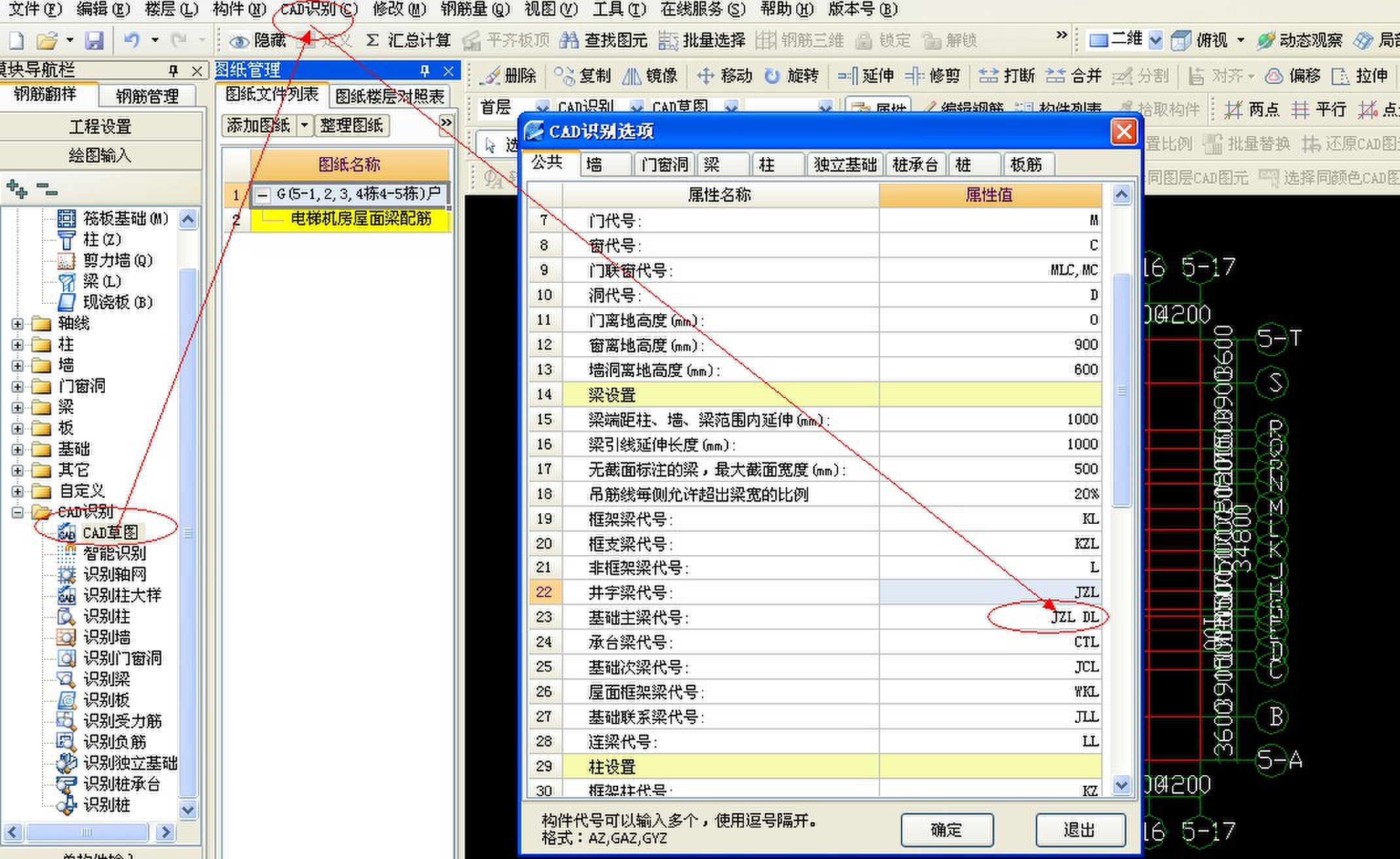

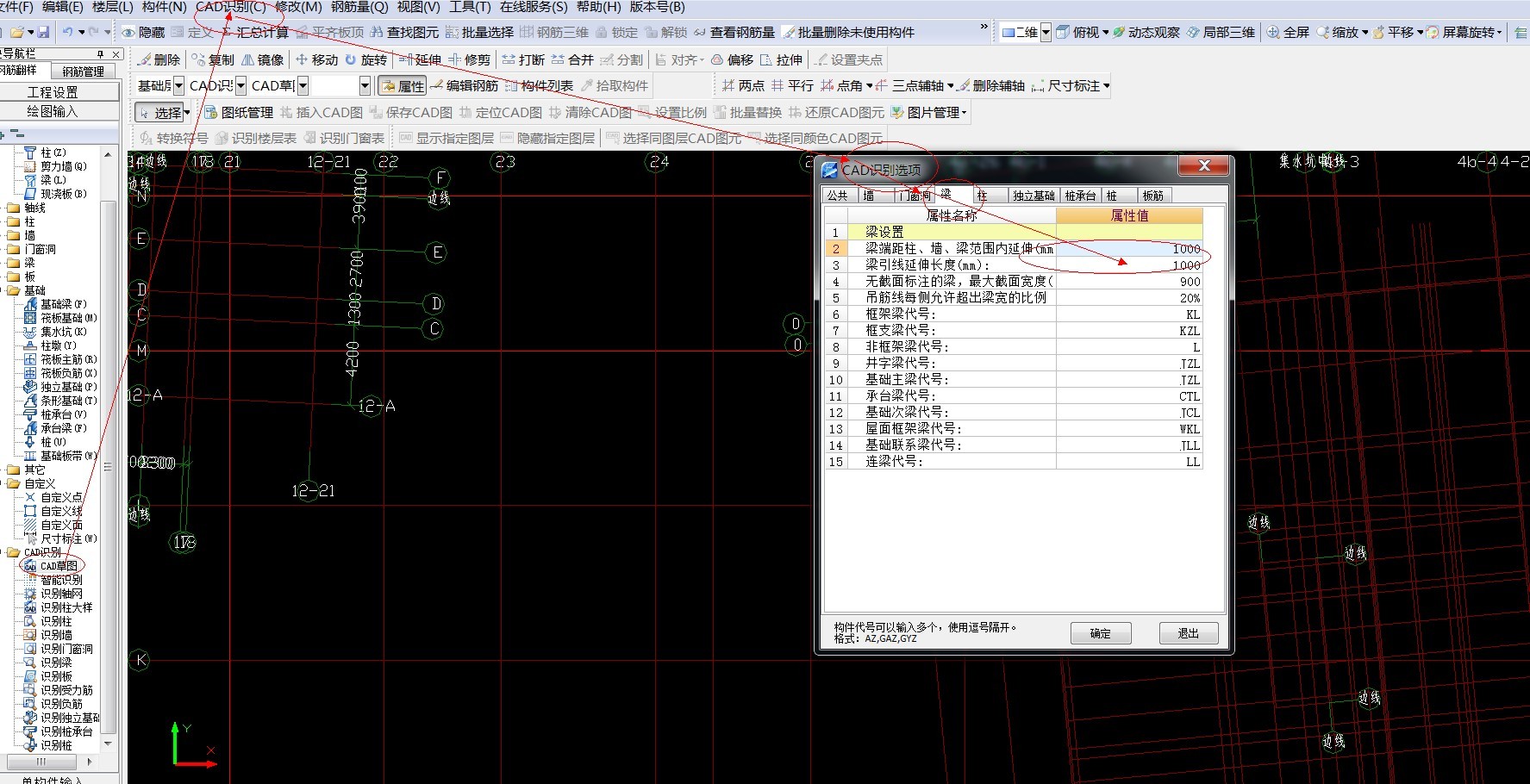

是 软件识别不完整的问题，对应识别不完整的 梁 ，以上 绘制cad ，二是 手动绘制梁。在识别梁之前，在cad识别选项 的 其他中 将 梁端 距 柱、墙、梁 范围内延伸值 调整到 最多 即1000 将大大 提高梁的 识别效率。
在梁的 界面 将 连梁识别过梁 在 梁的 绘图界面 选择 转换 构件，将梁 转换为 连梁即可。
2013-12-02 10:33:58
-
梁识别后，连梁没有生成图元构件，但是框架梁却有，识别图纸中有显示，梁构件中没有。请问是怎么回事啊。
——：到连梁界面去查看
2013-12-02 10:32:09
-
识别出来的名称是连梁，在梁界面是找不到的，你必须去连梁界面中去找，这样才能找到
2013-12-03 09:43:08
