网页有问题啊，图没传上去，重发了
请教专家：电线是先进开关还是先进灯具啊，下面左右两个图怎么不一样啊？哪个是正确呢？
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
这两种情况都存在
通常情况是先进灯再进开关的（比如你左图），但也要看具体设计线路的走向，也有先进开关再到灯的（比如你右图）
这样的话开关到灯具那段，右图会比左图多1根线
你应该按图施工，按图预埋
右边的图也是可以预埋的，从配电箱预埋管到开关，再从开关预埋管到灯具。
右图省一段配电箱到你灯具的管线，
2013-12-05 13:55:35
-
你好：正常电源先进灯具然后到开关。电气图纸有时是示意，只要能满足使用功能就可以，右面的图纸就属于这种情况的。
2013-12-05 13:11:32
-
这看要从什么方向看的问题，从电源零线看 -- 先进开关灯再绕回到开关，如果从火线看--先进开关再绕回到灯头。 我看你这两个图应该是：走地的地线 和不走地的照明用的线吧 你再看看是不是，希望可以帮到你。
2013-12-05 13:35:43
-
你好：看图纸先到灯具，再到开关
2013-12-05 13:05:40
-

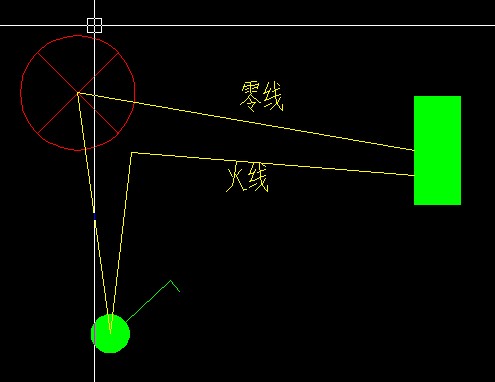

正确画法是左边的施工图，导线从配电箱引出后，先进入灯具，但零线直接与灯具连接，相线（火线）先在接线盒内连接开关，经过开关后（从开关出来的火线）与灯具连接的，否则开关就不起作用了。详细连接线路如图所示
2013-12-05 15:14:12
-
目前设计怎么方便就怎么设计，所以两种方式都存在，但是施工只要领会设计意图满足使用功能即可，预埋的时候可以按优化后的预埋，先进灯具后进开关方便预埋。供你参考。
但是施工前做预算，计算工程量在没有优化图纸的基础上只能按图计算工程量，那是造价人的依据。
2013-12-05 15:37:15
