关于安装图例

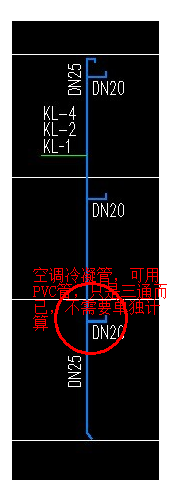

看图，这是什么来的？那个DN20，在图例上找不到
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
2013-12-09 13:54:39
-
只是管道，不是设备，所以在设备里找不到图例，倒是应该有管道图例呀！
2013-12-09 13:03:54
-
看图，这是什么来的？那个DN20，在图例上找不到
你好，你这个应该某类排水管道的立管系统图，KL有个别表示为空调排水立管，这个图表示主立管用DN25的管径，在横支管用DN20的管径罢了，DN20只是表示此处管径，并不是卫生器具等之类的，所以图例肯定没有。
2013-12-09 12:13:08
-
看图，这是什么来的？那个DN20，在图例上找不到
答：这个表示空调落水管的系统图纸，主管道是25的，分支管到空调落水口的管道的直径是20的，在端部加上一个弯头就好了，一般的空调落水管就是在主管道上加上一个顺水三通就好了。
2013-12-09 13:02:16
-
这个是空调冷凝水管，是连接空调的一小段支管，是管道。所以不会单独在图例中表示。你要在平面图中找。要计算一般1m左右。
2013-12-09 15:10:02
