砖混结构的条形基础没有钢筋吗
图纸上引出的图集如下，但是这上面没有钢筋吗？结构说明里也没有其钢筋信息，这个条基怎么画呢？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
图纸上引出的图集如下，但是这上面没有钢筋吗？结构说明里也没有其钢筋信息，这个条基怎么画呢？
你这一张图集上看确实是下面的砼也是没有钢筋的，但是看图集是不能看一张的，你要结合着这一部分的说明和前后页一起联系起来看，全部找不到钢筋才能说的素砼的，这种基础素砼的可能性小，应该是有配筋 的，你最好找一下。

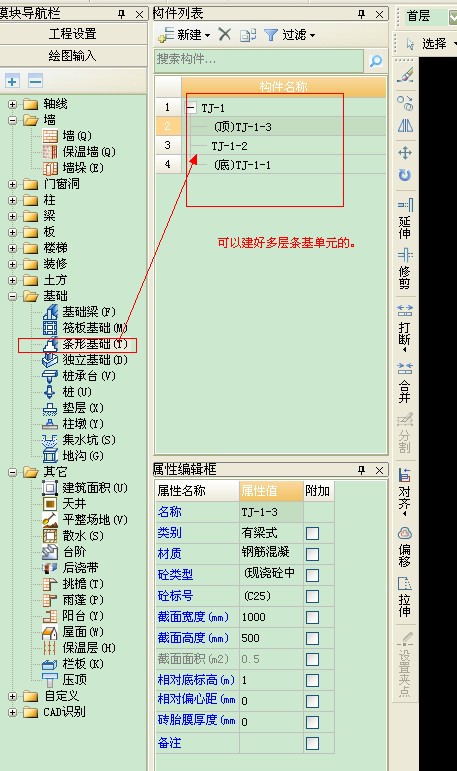

定义的时候，你在新建一个条基之后，再继续点新建，然后新建条基单元，条形基础是可以一层一层建立的，每一层不同的尺寸的。
2013-12-21 12:52:39
-
图中没有标注钢筋信息，是素砼 条基。
2013-12-21 12:19:46
-
砖混结构大部分都是这样的，比毛石基础要好些
2013-12-21 12:26:24
-
应该为素砼条基础按照条基础定义绘制基础选择基础类型设置钢筋汇总计算软件出工程量。
2013-12-21 13:32:25
-

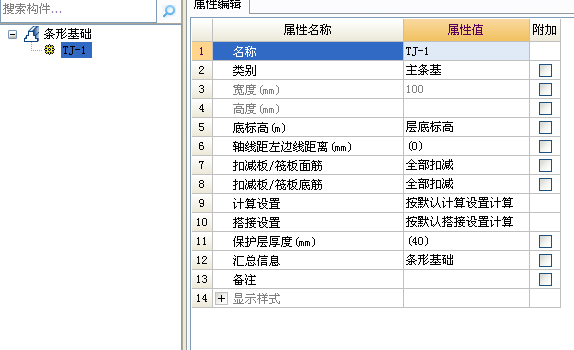

新建条形基础
TJ-1 右键 显示
新建条形基础
新建矩形条形基础单元
新建异形条形基础单元
新建参数化条形基础单元
从中找你所需要的截面形式
2013-12-21 12:46:03
