绘制板及板负筋的问题

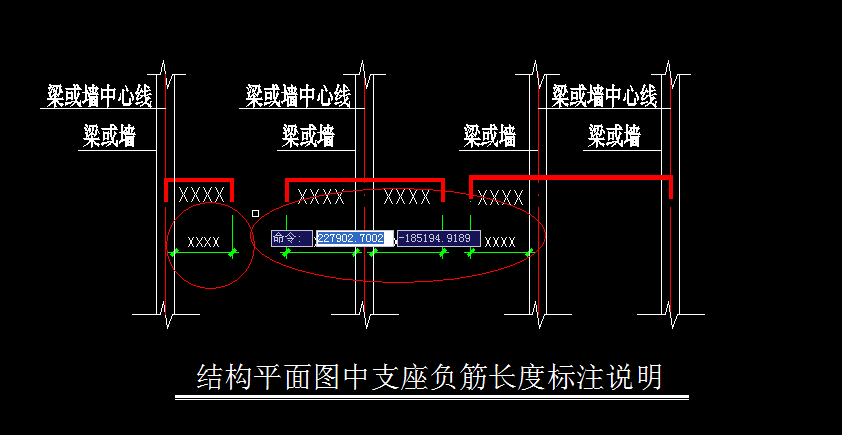

钢筋算量中，在绘制板构件的时候，是绘制到墙的边缘还是绘制到轴线即可？ 那么在绘制板负筋的时候，图纸中并没有明确负筋的支座，那么在绘制板负筋的时候，是按板边绘制还是按照墙绘制 啊？如下图1340这个负筋该如何定义和绘制？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳在山西省有关图集中板负筋是垂直于板支座（梁或者墙）绘制的，板支座上部的负筋自支座中线向跨内伸出，所以画负筋时要看板的支座是什么就按什么来布置，我一般按梁布置。至于画板的时候要画到梁边这是山西定额中的规定，北京定额的画就画到梁中心线，画图时要对应图集和定额有关规定画。希望我的这些能帮到你
2014-01-04 14:38:37
-
画的时候是按轴线默认的，但是进入支座的长度也是软件按规范默认的，画法有好几种，比如按板边、按梁、按墙、还有直线画法等。
2014-01-03 20:00:29
-
你好：板一般画到支座的中心线，图中负筋标注长度1340，请看一下说明里是挑出长度，还是到支座的中心线长度。一般都是按挑出长度来定义。
2014-01-03 20:00:56
-
画法有好几种的，按板边、按梁、按墙都有，可以按梁画，水平，垂直分开
2014-01-03 21:23:17
-
没有说明的，该负筋按 支座内边线 定义最保险
2014-01-04 10:23:17
