基础短柱的正确画
您好,麻烦帮我看一下这个基础短柱要如何画才是正确的,希望能有操作方法,谢谢
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
你的截图分二个步骤来画，一是先画独立基础，二是画基础短柱。

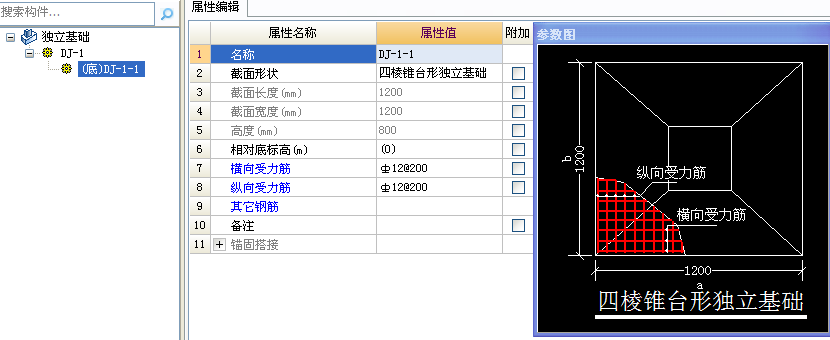

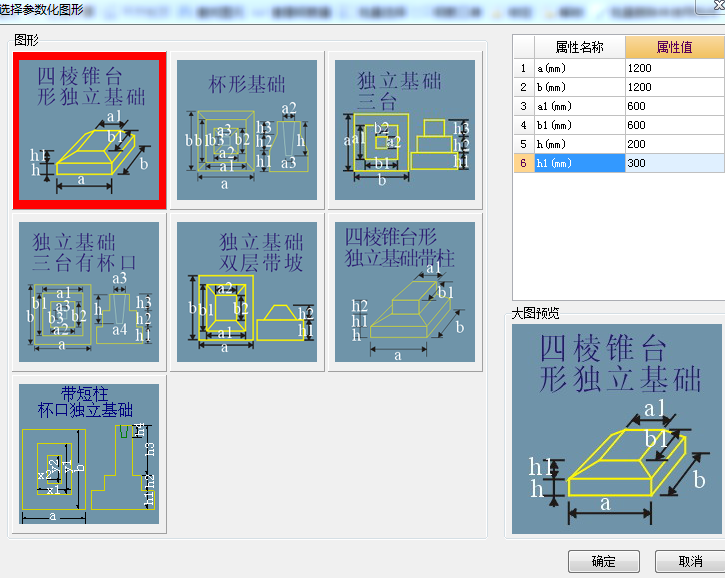

1、独立基础：新建独立基础、新建独立参数化独立基础单元，选择四梭锥台形独立基础，按着图纸和下图的形状输人数据，点画即可。

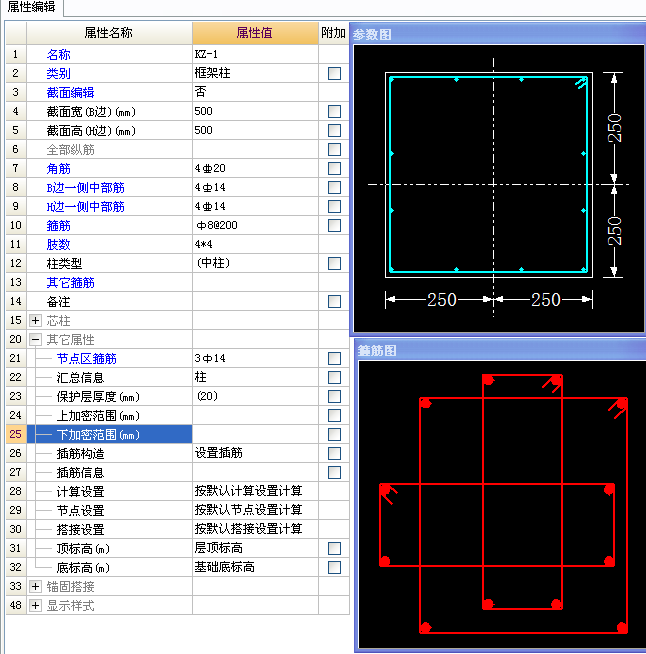

2、柱定义：在柱的属性中，按着图纸的要求，输入几何尺寸和钢筋数据，标高按着图尺要求将起点标高和终点标高标好点画即可。
2014-01-20 10:58:54
-
2014-01-20 09:28:58
-
这里写着（沿框架柱四周布置，每边3C14），所以你可以设置框架柱的，基础定义同上。
2014-01-20 11:07:44
