砖基础标高不一致图形算量怎么画图
条形砖基础一个轴线标高—1.8，一个—2.05米，怎么画。谢谢
全部回答
(3)
首答仅用{{minutesHtml}}
-
绘制好条形基础以后，批量选择条形基础（整体构件），然后修改属性就可以的
2014-01-20 20:30:52
-
画好条基后修改基础底标高就可以了
2014-01-20 20:21:28
-

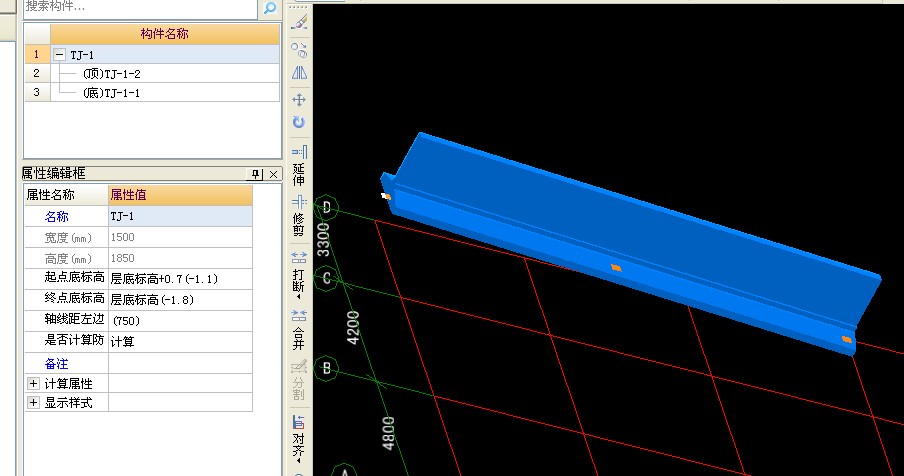

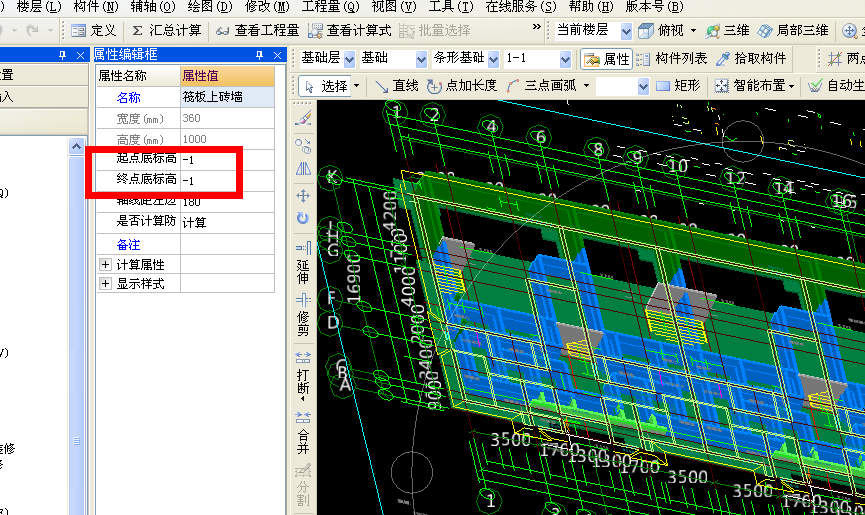

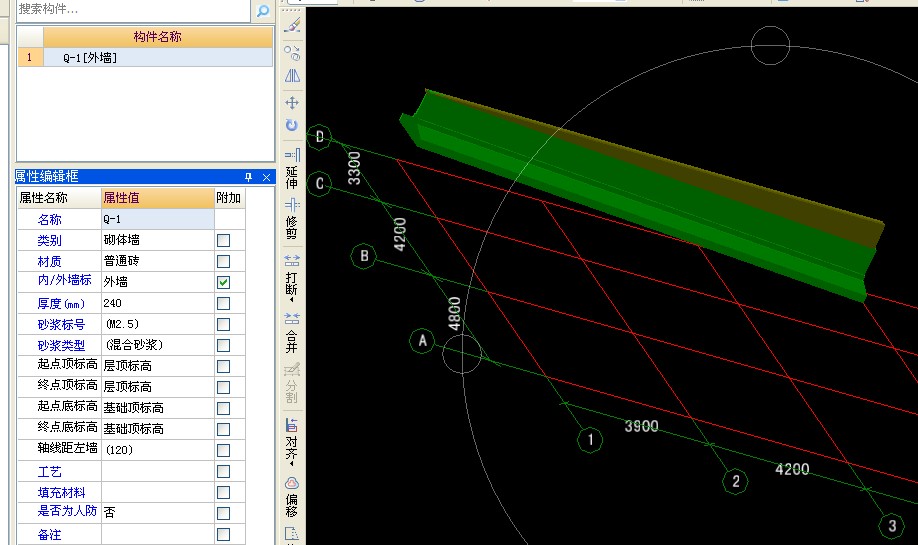

如果顶标高同样不是一个顶标高时，直接在属性里调整起点底标高或终点底标高即可（如图）；如果顶标高是相同的，定义条形基础时就需要将条形基础总高度定义低0.7米，上部用砌体墙定义画图布置，定义时将墙起点或终点底标高选为基础顶标高（如图2）即可。
2014-01-23 15:49:36
