• 梁的标注问题

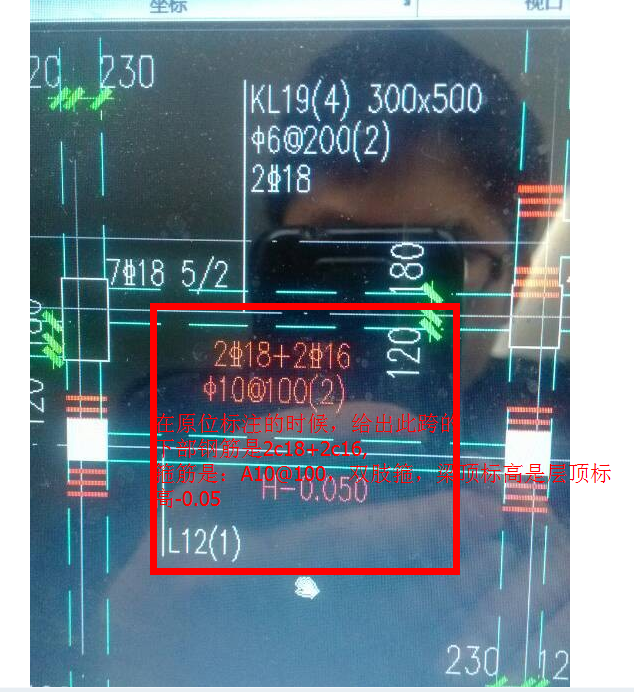

    请教各位大侠，如图梁的原位标注上红色字体有箍筋是什么意思。这个标注表示什么意思.GGJ中怎么操作

    原位标注

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (3) 首答仅用{{minutesHtml}}

  • 已采纳

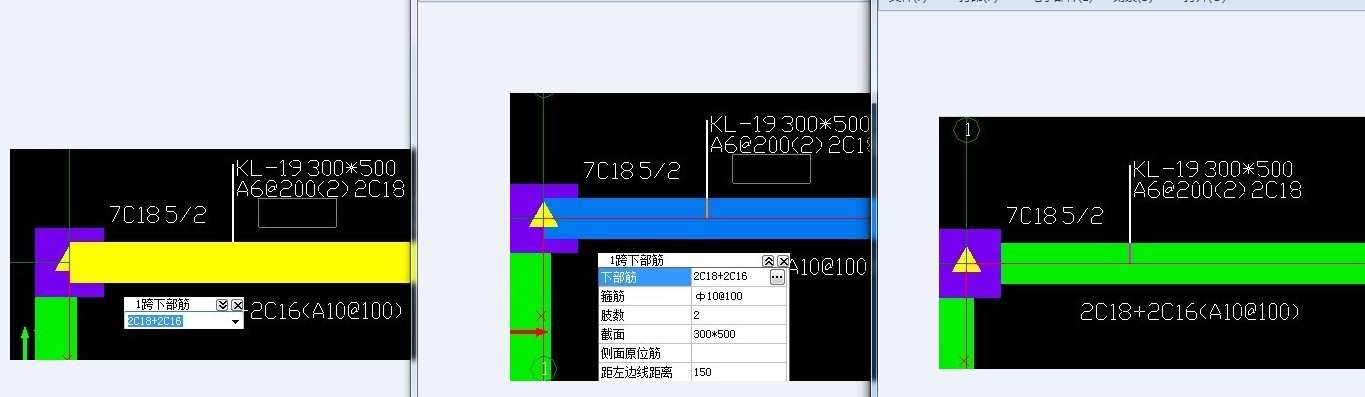

    箍集中标注处正常设置，该跨下部标注2C18+2C16；A10@100(2)是原位标注，在软件中具体操作时：原位标注该跨下部钢筋时，先输入下部钢筋2C18+2C16，点开此处的向下的箭头，出现第二个图片中的小方格，在钢筋处输入此跨原位标注钢筋A10@100(2),（如果此处截面、侧面原位筋与集中标注不同，也可以输入），原位标注完成后，显示第三张图片所示！！

    2014-03-06 10:42:42

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 答疑解惑

    2014-03-05 15:34:50

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 这个红色的字是说这根梁在此跨的钢筋、箍筋，标高。这是原位标注

    2014-03-05 16:28:54
