主次梁加筋问题

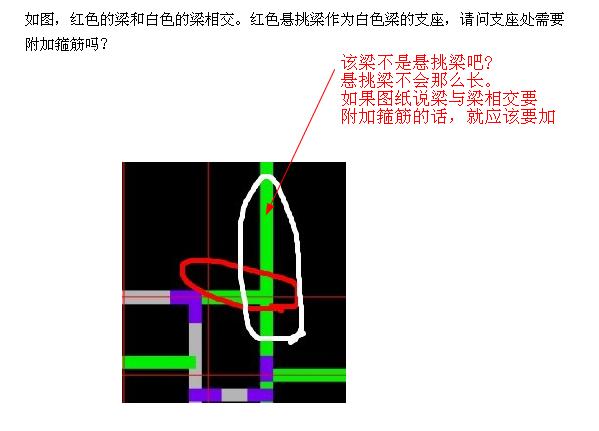

如图，红色的梁和白色的梁相交。红色悬挑梁作为白色梁的支座，请问支座处需要附加箍筋吗？
问题补充：红色梁为XL悬挑梁，白色梁为L。图纸上没画附加箍筋，只在说明处指出：所有主次梁交接处箍筋加密法见11g101-1，附加箍筋构造，附加箍筋均为6根，每侧各三根，直径同主梁箍筋直径。图集应该看哪里？望前辈们多指教
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳
不是咱们确定的呀，一定要看图纸标注的。
你的描述悬挑梁为主，白圈的梁为次，这里不需要次梁加筋，
2014-03-07 08:47:27
-
支座处需不需要加筋严格按图纸计算，图纸注明了就要的，没有注明就不需要
2014-03-07 08:48:31
-
看一下设计说明，如果让你参考图集那你看看图集上有没有，一般情况下这里应该有加密区了吧
2014-03-07 08:58:11
-
2014-03-07 08:53:11
-
红色悬挑梁作为白色梁的支座，请问支座处需要附加箍筋吗？
我的回答：根据你的图示梁来看，原则上是应该按图施工和计算工程量的，不需要另外附加箍筋的。
2014-03-07 08:55:12
-
因给的图不是很明确，现分析一下，给你参考：
1、箍筋的作用是承受构件的剪力，所以一般要根据结构类型分析一下，若是集中受力较大时，则应增加附加箍筋，这会在图纸中有说明，仔细阅读一下就能明了。
2、若是承重结构梁相交，一梁作为另一梁的支座，则按结构规范，应设附加箍筋，可以请设计明确。
3、若是非承重部位，可以不加。
2014-03-07 09:18:02
-
根据施工图纸，图纸上没有的就不用加
2014-03-07 09:13:46
