如图所示的线路
如图所示的线路，有一个三控开关和一个单控开关，但是线路上标注了是5，那么有5根线，一根进开关的火线，4根控制线，那么这两个开关应该是在一个面板上面。一个面板四个开关，对吗？但是这两个开关又分开画，表示是两个面板，这是什么意思呢，大神们能解释下吗？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
上图是两个双控开关，5根线是对的（1根进共用、1个双控开出2根）；
下图是1个3开+1个单开，5根线也是对的（1根进共用，单控出1根、3控出3根）。
2014-03-14 08:04:06
-
这都是两个面板，接线是两个面板公用一根零线
2014-03-14 06:17:02
-
都是2个开关，都是5根线（1根电源相线加4根控制线）。上图是2个单控双联开关，下图是1个三联单控开关和1个单联单控开关。
2014-03-14 07:14:21
-
按图施工，画两个开关，就得计算两个开关，你装一个开关的话，到按图验收时，就验不过去。
截图中标注的电线根数，没有错误。
2014-03-14 08:48:55
-

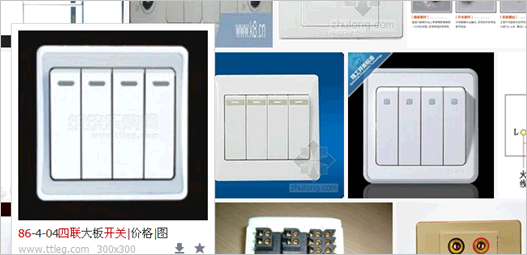

你好：一处二个双联开关，一处一个单联开关+一个三联开关，两处都是五根线正确。做预算可按每处二个面板开关计算，但是实际安装都是安装一个面板的四联开关。
2014-03-14 08:22:44
