suntao
2014-03-24 22:07:22
|
四川省
钢筋算量GGJ2013
|
1077查看
5回答
跨版受力筋的布置范围

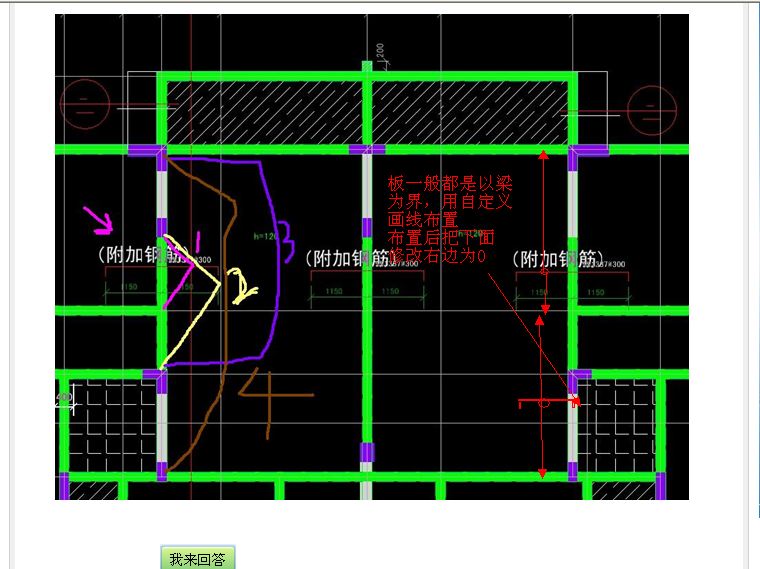

如图所示，箭头所指的跨版受力筋，我用四种颜色画了范围并编号为1、2、3、4（无美术细胞，悔过），请问这根钢筋的布置是1（梁的净长，有梁隔开就到梁内边），2（柱子为支座的净长），3（加上正Y向的剪力墙），4（梁加上Y正负方向的剪力墙长）或者是图上没标的，1范围加上正Y向的那段剪力墙，即是一跨板的位置？请教跨版受力筋的布置范围是以板跨来认定范围吗？？？
问题补充：我也这么想的，因为他只有客厅的大板设置了这个筋的，如果按照123的布置方法，其他位置就不好布置（轴线关系和梁墙位置差异）配筋是双层双向
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
2014-03-25 08:29:04
-
应该是整块板边的附加钢筋，你可以用画线布置方式通长布置整块板边即可
2014-03-25 08:10:27
-
答：本人的观点：按4计算。理由是整块大楼板。
2014-03-24 22:24:37
-
从截图看不出是双层双向还是单层双向，从名称来判断应该是双层双向的，因单层双向就是变通负筋，标注中不会用加强筋字样的。普通的单层双向应该按4布置负筋，如果是双层双向只要图纸中没给定的就不用布置附加强筋了，这个截图中粉色箭头给定的是Ｘ向梁以上的应该整板布置含剪力墙的。
2014-03-25 06:29:54
-
你自己认为的是正确的，它本来是对客厅进行加强的，客厅的承受荷载较大，所以第四种才是属于正确布置。
2014-03-31 13:20:30
