千赢官网首页登录入口距左边线功能怎么不能解决此问题？
CAD图纸识别后，发现有跨梁识别的位置跟图纸表达的不一样，用梁的原位标注的距左边线来解决，但是提示只能输入0至梁宽，但是实际上梁根本不在轴线上，这个怎么解决啊？
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳
你好！
从图上可以看出该梁是多跨梁，因此不能采用对齐的功能来实现，否则就合并不了了。

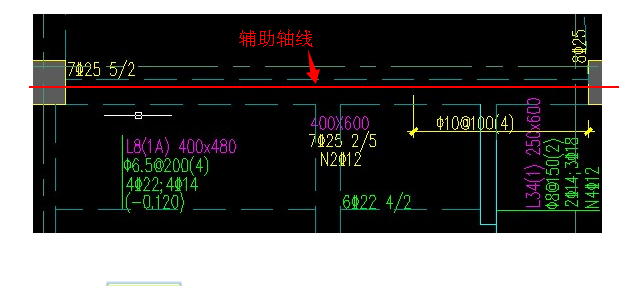

你可以绘制一条辅助轴线，该辅助轴线必须在该梁左右跨共同的位置上，然后按该辅助轴线来绘制梁，这样就可以在原位标注里采用距左边线距离来实现偏移了。
2014-03-25 08:35:38
-
对齐啊
可以使用对齐功能的
单构件对齐，需要对齐哪一条线，就先选择哪一条线，然后，再点梁边线就可以自动对齐了的
试试吧
2014-03-25 00:56:04
-
设梁位置的辅助轴线，用对齐公能解决。
2014-03-25 05:37:15
-
切换到梁，点单对齐按钮，选目标对齐线，最后再选需要对齐的梁线。
2014-03-25 04:38:12
-
在梁的原位标注里修改毎跨梁距轴线的距离就可以了
2014-03-25 07:25:26
-
选中梁段，用鼠标点中间的小方点儿然后上下拖动，在拖动的过程中输入偏移数值确定，就OK了，最简单的方法了。
2014-03-25 08:29:29
-
整条梁中有某跨偏离了轴线外，单纯用原位标注的左边距离是无法实现的(因左边距离不支持负数的输入)，此时可通过变通的方法来实现：把此跨的左边距离输入为0，而其他跨按其与此跨的关系输入相应数字(如其他跨的左边线与本跨左边线向上错位200，此跨左边线就填写200)，全部跨都调整完毕后用单对齐功能对齐其中的一个梁边线即可，也可用移动的方法将其正确定位
2014-03-25 08:00:59
