myzhengquan
2014-03-24 23:55:50
|
海南省
钢筋算量GGJ2013
|
403查看
6回答
钢筋符号转换
如图里的钢筋符号是方框的，软件的转换符号功能识别不了，批量替换里用WORD文档里面的方框符号又粘贴不进去。求大神帮助，急。
全部回答
(6)
首答仅用{{minutesHtml}}
-

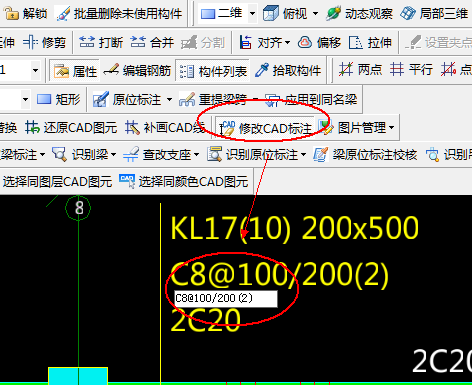

已采纳千赢官网首页登录入口软件“导航栏”——“CAD识别”——“CAD草图”或“识别梁”等，其工具菜单中有一个选项“修改CAD标注”，点击该按钮后，再点图中的任意标注，其标注文字就可以被修改编辑。把那个特别符号复制下来，再粘贴到“批量代换”窗口相应栏里，就可以识别替换了。请参看下图。
2014-03-25 01:27:29
-
建议先利用天正打开，然后导出另存为t3格式的，或者是批量转旧成t3格式的，再导入软件内就好了的
试试吧
2014-03-25 00:51:50
-
也需要安装CAD字库，才能转换字体。
2014-03-25 07:38:31
-
这是你电脑上面安装的电子版图纸字体库不全的问题，你可以下载全字体库安装上电脑就可以了
2014-03-25 08:06:10
-
首先：
1、要看你用的是什么软件，要是迷你CAD那就是这样的；
2、要是AUTOCAD就是共享里面搜“如何在CAD里面显视钢筋符号”，那里面有视频教程和字体txt111.shx;hztxt.shx；
3、在千赢官网首页登录入口导图中改符号，可以下载导图视频初级教程，里面有转换符号的说明。
2014-03-25 08:22:42
-
在CAD中添加HZTXT字体，若还是显示方框的，命令ST，选择样式，如，standand，将字体SHX改为tssdeng.shx,就可以了，若没有该字体，只能下载该字体了
2014-03-25 08:35:46
