为什么我的CAD导图 识别完柱子以后 总是显示 未识别到任何柱构件
None
全部回答
(3)
首答仅用{{minutesHtml}}
-
识别柱子以前，要先识别柱大样。或者说你已经识别柱大样了，但是你在识别柱的过程操作有误，都可能造成你说的原因。再自检一下吧。
2014-03-28 14:32:19
-
为什么我的CAD导图 识别完柱子以后 总是显示 未识别到任何柱构件

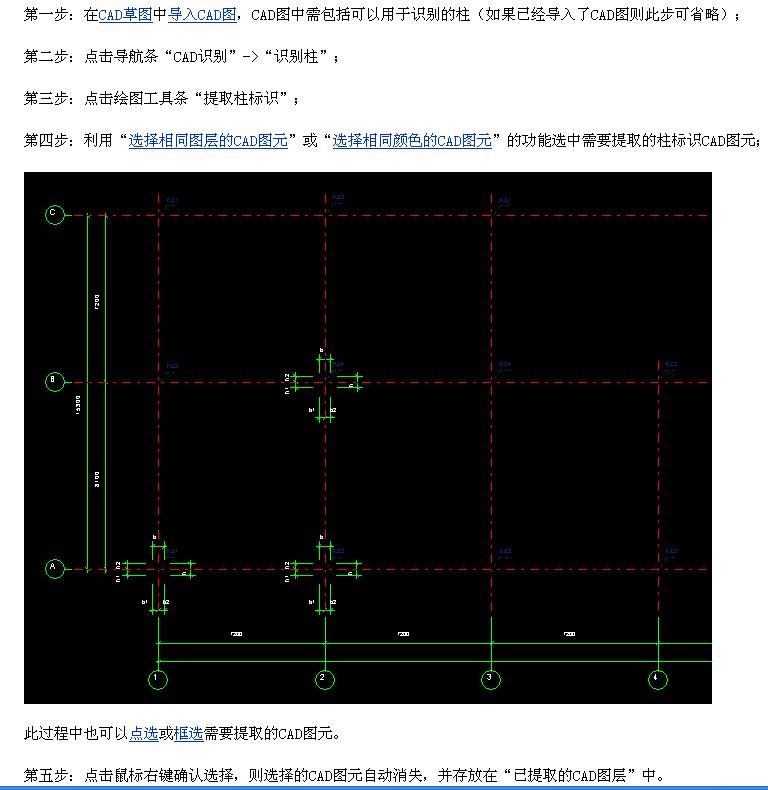

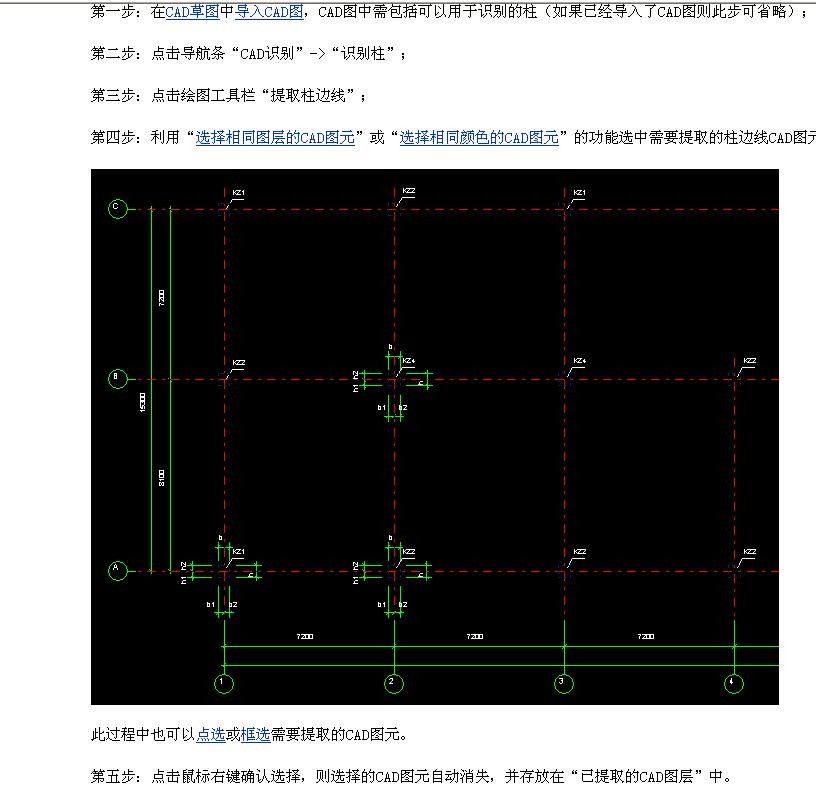

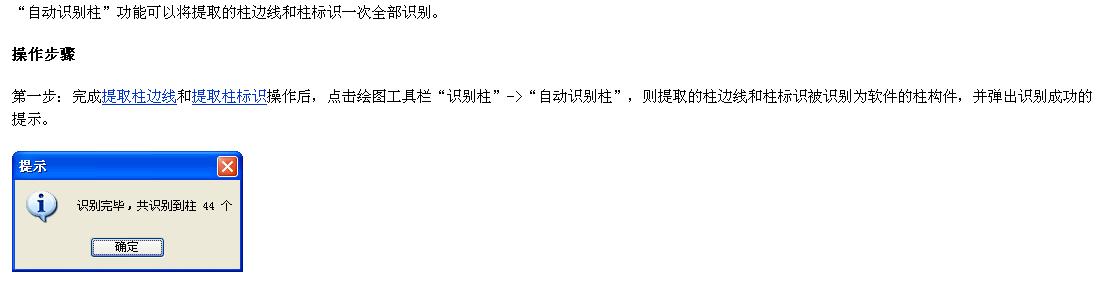

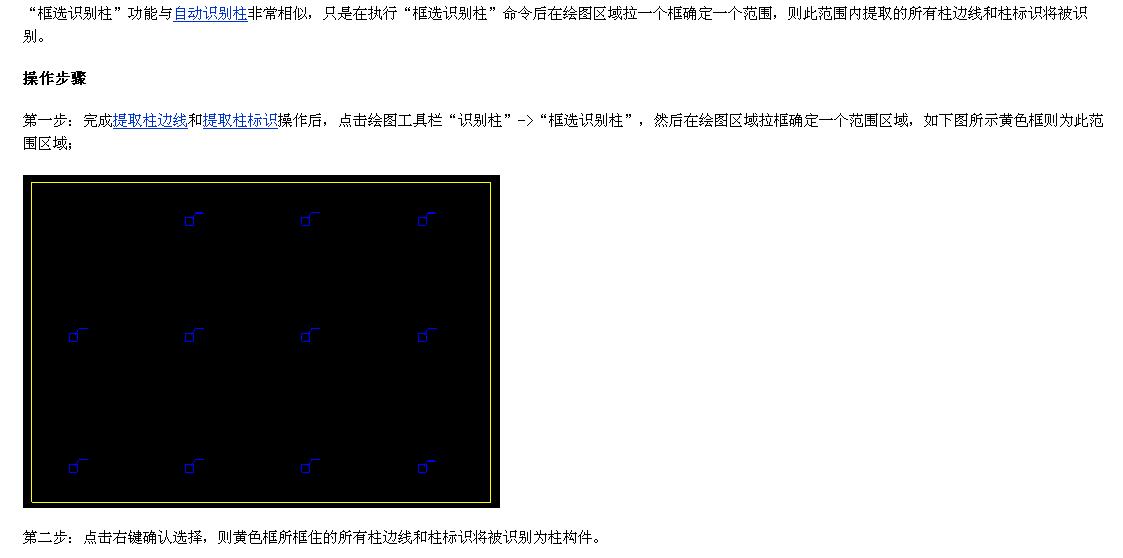

答：按下图识：
2014-03-28 14:36:53
-
这是CAD图不规范，柱边线未形成封闭的原因。可以使用“补画CAD线”，选择“柱边线”，用“直线”或其它方式补画柱边线，再进行识别就可以了。因为CAD图纸不规范，柱边线图层被其它图层代替，表面上看还是封闭的。
2014-03-29 11:45:57
