新建轴网怎么画?看图再说

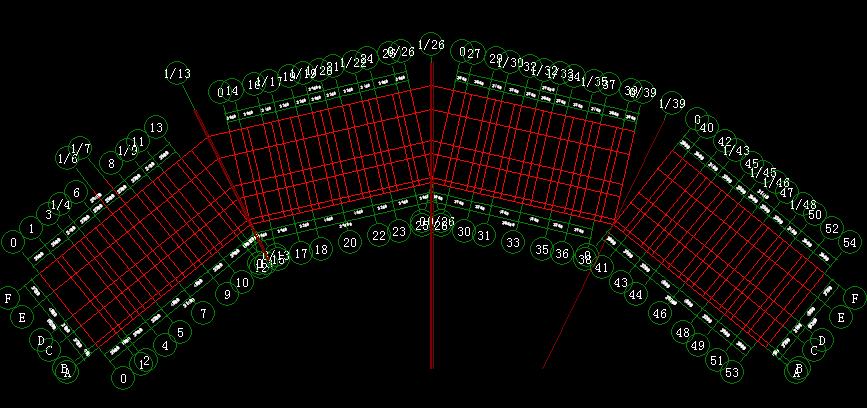

新建轴网,一部分是平行的,另一部分是斜的,怎么画
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
建立两个不同的正交轴网，先到绘图界面绘制好一个轴网，另一个轴网设置好插入点，到绘图界面使用旋转点布置，将插入点按图纸方式布置到第一个轴网上就可以。
如果有CAD电子图的话，建议用导入的方式比较方便。
2014-04-06 15:13:47
-

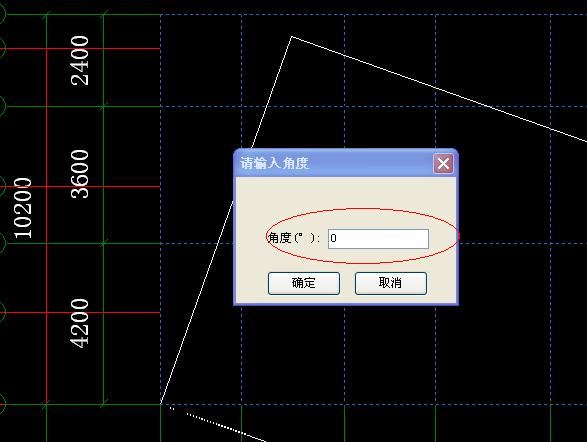

这需要分别建立两个轴网，然后进行插入组合，插入时输入角度就可以了。
2014-04-06 15:11:26
-
实在不行，就CAD导图吧
2014-04-06 16:59:25
