板筋识图问题2
如图 。板配筋只有一个方向的底筋（红色圆线框选）或者面筋*（正方型红色线框选）加上支座负筋 这样的配筋合理吗？新人没有经验。。只知道板应该是有2个方向的底筋或者面筋（XY方向）组成的钢筋网片组合而成的。。 大家都说板另一个方向的钢筋在板说明里面找 小弟不才。。没有找到。。大家帮我看看是哪一条。。谢谢大家 上一个问题没有上传板钢筋说明。。现在补充一下。
问题补充：我的意思是 图纸说明有没有另外一个方向的底筋。。因为图中只画了单向的钢筋线。。。 不是问坚直方向的配筋。。
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

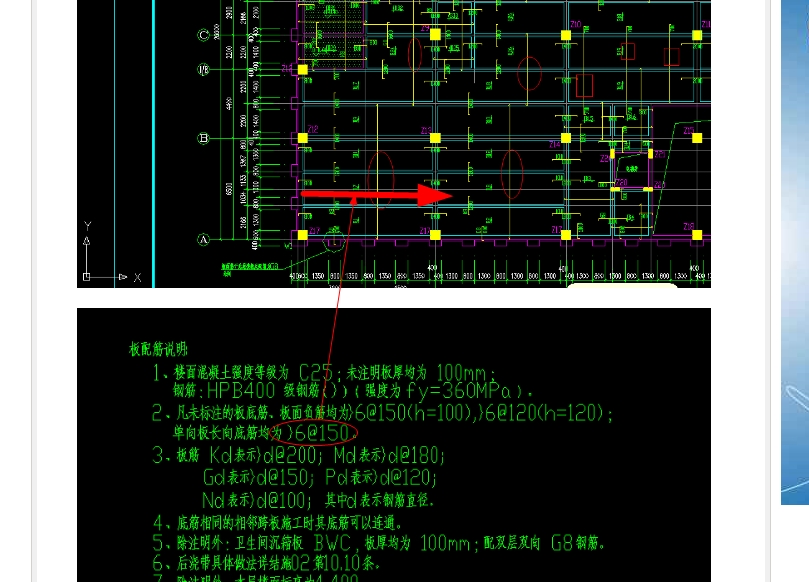

上图中，板底筋为双向布置，板底筋信息按红色圆圈内计算，即C6-150 。
红色圆圈内的“单向板长向底筋”，指的就是您说的“水平方向钢筋”，单板布置。
而图中特意绘制的垂直方向板底筋线（即上图中蓝色圆圈内的板底筋），是单向板的短向底筋，要求 4块板 贯通布置，而非一般情况下的单板布置。
2014-04-10 01:38:14
-
按设计平面中画的垂直方向的钢筋，就是说明的A6-150，也有叫分布筋。
2014-04-09 22:37:55
