• 在梁配筋平面图中，如何判断原位标注，是中间的，还是左右两边的。

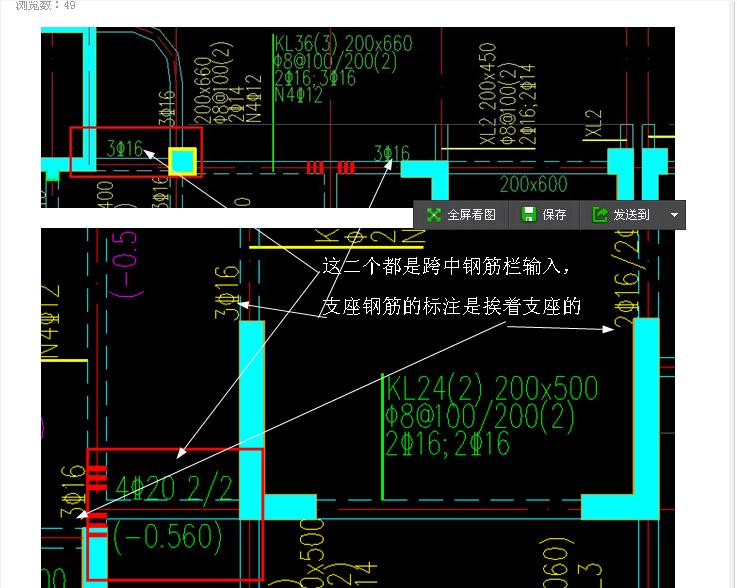

    截图一，里面红色框里的3C16 是中间的，还是左右两边的？ 截图二，里面红色框里的4C20 2/2 是中间的，还是左右两边的？

    原位标注

    配筋

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (10) 首答仅用{{minutesHtml}}

  • 已采纳

    答疑解惑

    2014-04-12 13:02:49

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 截图一是左支座上部钢筋  截图二为左支座钢筋

    2014-04-12 10:59:54

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 从你的截图看，截图一处的梁属于KL36，KL36(3)有3跨，最右边的那一跨变为200*600，所以你的第一个图处的钢筋为左支座的。

    截图二处的梁属于KL24，KL24(2)有2跨，最左边这一跨的标高为-0.56，与另一跨标高不一样，从4C22 2/2来看，分为两层钢筋，属于左边支座钢筋。

    最后，最好与设计或施工人员沟通下。

    2014-04-12 11:01:01

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 截图里面红色框里的（3C16、 4C20 2/2）钢筋，在梁跨长度如此短的范围内，应该是上部钢筋的跨中钢筋。

    2014-04-12 10:25:48

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 截图一，里面红色框里的3C16 应该是第一跨的左边支座筋。
    截图二，里面红色框里的4C20 2/2应该是跨中的上部钢筋。

    2014-04-12 11:20:45

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 学造价还得把施工学好啊 我也遇到过这样的问题

    2014-04-12 11:20:56

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 截图一  里面红色框里的3C16是中部筋    截图二里面红色框里的4C20 2/2是跨中的上部钢筋。

    2014-04-12 12:13:31

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 截图一和截图二都是跨中上部钢筋

    2014-04-12 13:37:27

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 截图一，里面红色框里的3C16 不是中间的上部钢筋，是左右两边的支座筋。截图二，里面红色框里的4C20 2/2不是中间的上部钢筋，是左边的支座筋。

    2014-04-12 10:15:04

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 截图一，里面红色框里的3C16 应该是第一跨的左边支座筋。截图二，里面红色框里的4C20 2/2应该是第一跨的左边支座筋。
