请教下各位柱墩的这个标注尺寸什么意思

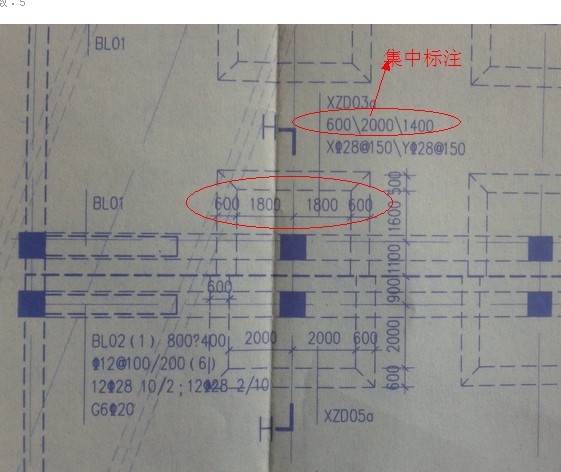

集中标注的 600/2000/1400 应该是柱墩的尺寸吧！！但是我特别不明白平面图上还有标注的尺寸什么意思！！怎么两个尺寸不一样呢！！
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
高度\\斜顶到柱边的距离\\斜底到柱边的距离
因为它是在沉降缝上，只有一半，所以与平面图示尺寸有点出入。
2014-04-27 17:19:51
-
平面的尺寸是构件的平面数据，对于集中标注的它应该是基础的不同高度，这可能应该要看相应的大样图，它所标注尺寸的位置。
2014-04-27 17:00:28
