pauljiayou 2014-04-29 21:28:31 | 河南省土建 | 1469查看 4回答

建筑图屋顶层结构标高的意思是砌体墙是那么高吗？

类似于这种，意味着这个轮廓里的墙体顶标高都为59.3吗？

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

已采纳

xagcc 钻石专家

答题： 311811 被赞： 70246

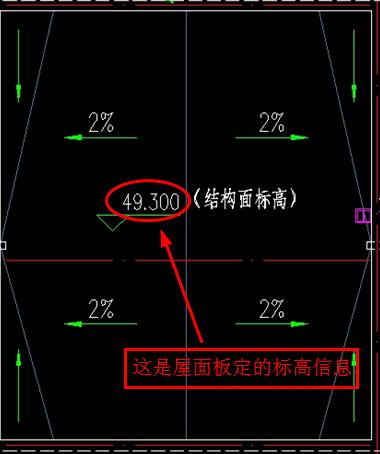

这个标高信息时屋面板板顶标高。

2014-04-29 21:32:01

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
自然

答题： 3607 被赞： 210

建筑图屋顶层结构标高49.3的意思是屋面板上平标高为49.3米。至于四周边砌体墙的顶标高在这张图上没有显示出来，需要对照墙身大样或剖面图来确定周边砌体墙的顶标高。

2014-04-29 21:32:44

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
sxj

答题： 5080 被赞： 129

结构板标高为49.3m，周边墙的标高此图没有反映出。

2014-04-30 08:48:16

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
海风

答题： 145 被赞： 7

类似于这种，意味着这个轮廓里的墙体顶标高都为59.3吗？

不是的。图中所示为屋顶结构面标高49.300米，不是墙体顶标高都为49.3。图中排水向200*100洞口，屋顶结构面还有其他做法比如找平层、防水层、保温层、防护层等，建筑标高大于49.300米，墙顶标高大于屋面建筑标高。仅供参考。

2014-04-30 15:32:56
