钢筋算量GGJ2013
|
3103查看
7回答
框架梁如何区分跨数
看图，框架梁41和27都是三跨，从哪到哪算是一跨啊，怎么区分这一跨到底是从哪开始到哪结束的，重点是看哪可以准确区分出来？
问题补充：如何判断他是以梁或者柱还是墙为支座？
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳

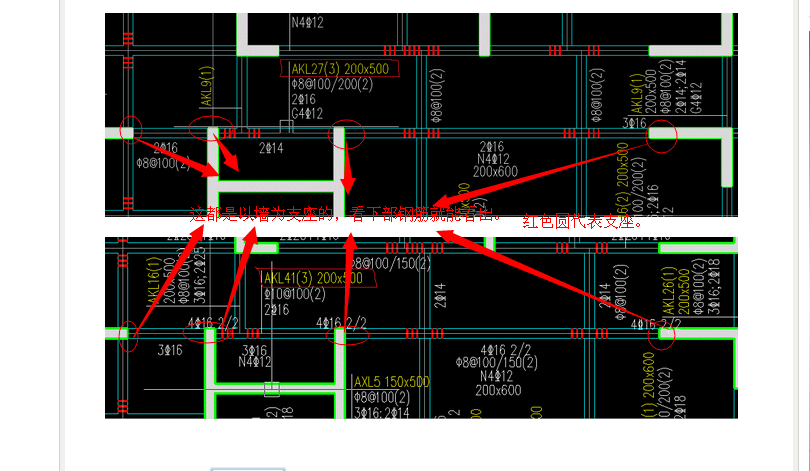

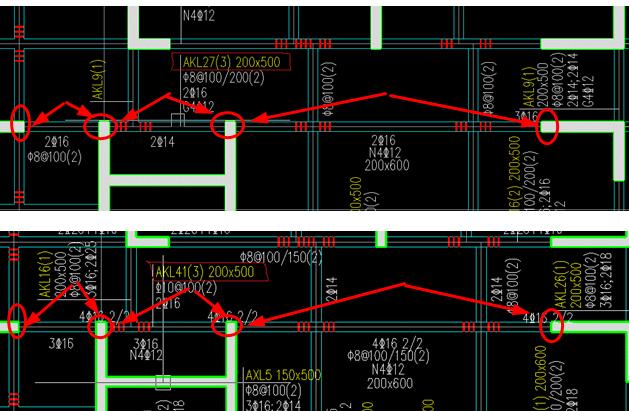

请看我的截图示意。
（参照原位标注的下部筋分析）
2014-05-01 16:57:12
-
框架梁41和27都是三跨， 区分这一跨到底是从哪开始到哪结束的，重点是看 梁构件的支点，这两根梁的支点都是剪力墙，这样 就清晰了；
2014-05-01 16:53:38
-
看那个是这个梁的支座区分，如果是4个支座，是4－1＝3跨。相交的不是支座不算。
2014-05-01 16:55:53
-
看跨中下部钢筋。
2014-05-01 17:12:34
-
答：方法是，梁经过的地方，剪力墙，柱就是支座。支座间是梁跨。外伸梁除外。
2014-05-01 17:05:34
-
你还，你的图纸是剪力墙结构，框架梁是以剪力墙为支座的，你可以仔细看一下图纸。
2014-05-01 20:11:11
-
有齐全建筑图纸，512630063qq 2019-02-10 22:12:51
