我在很努力
2014-05-21 17:07:47
|
广东省
钢筋算量GGJ2013
|
2567查看
10回答
请问钢筋软件中，同一跨梁尺寸与标高不一致怎么设置
如图（图可能发不上来）L62下面一跨，标注是200×500，标高-0.05，总6.4m长，其中一小段梁（2m长）标注为200×400并且标高-1m。请问这样怎么设置？劳请截图说明，万分感谢！
全部回答
(10)
首答仅用{{minutesHtml}}
-
已采纳
请问钢筋软件中，同一跨梁尺寸与标高不一致怎么设置
答：1、用平法标注。
如图（图可能发不上来）L62下面一跨，标注是200×500，标高-0.05，总6.4m长，其中一小段梁（2m长）标注为200×400并且标高-1m。请问这样怎么设置？劳请截图说明，
答：这不是同一跨梁。
2014-05-21 17:11:45
-
不同标高只能将梁打断分为两个属性按图纸要求输入设置
2014-05-21 17:11:06
-
看看-1米上面的梁有没有支座，要是没有的话，就有问题了
2014-05-21 17:15:23
-
L62下面一跨，标注是200×500，标高-0.05，总6.4m长，其中一小段梁（2m长）标注为200×400并且标高-1m。

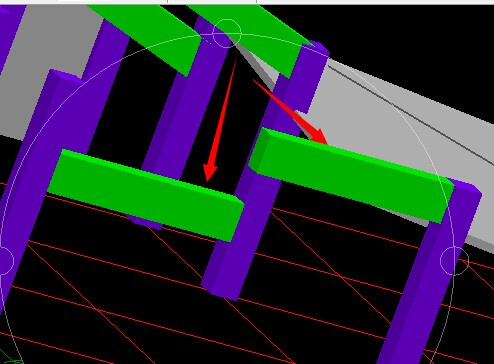

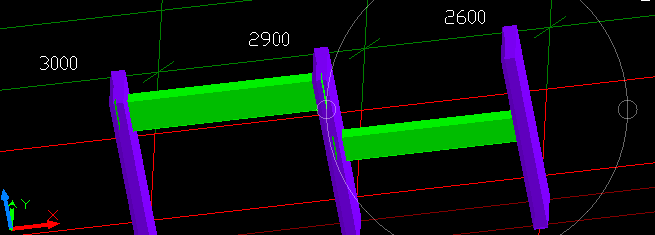

答：从你给的信息看，这是两个不同高度的量，并且是不相连的，200*400与200*500的梁之间会有支座的，不是一整跨的梁。如下图：
2014-05-21 17:26:21
-

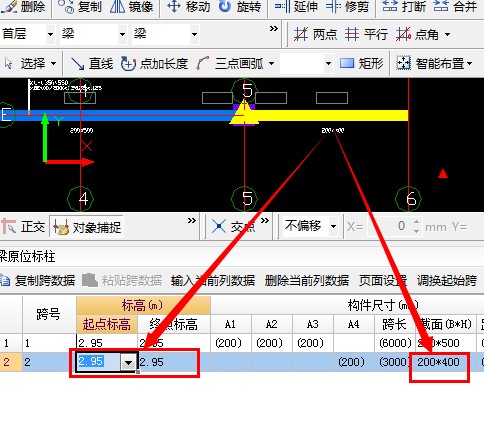

您好，在原味标注输入。。
2014-05-21 17:14:30
-
如图（图可能发不上来）L62下面一跨，标注是200×500，标高-0.05，总6.4m长，其中一小段梁（2m长）标注为200×400并且标高-1m。请问这样怎么设置？

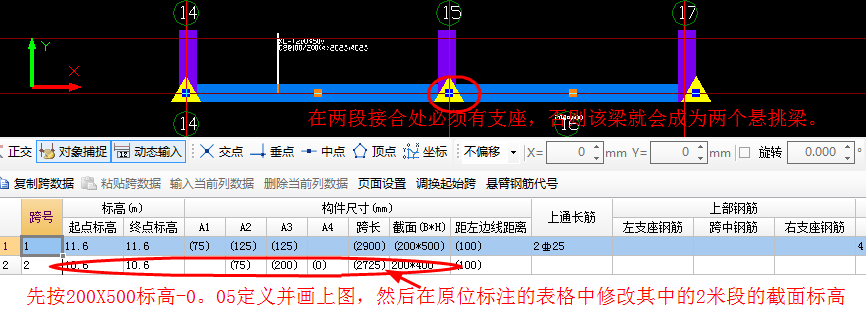

你所说的这种情况不是同一跨梁，应为同一架梁，两跨，一段标高为-0。05，总长6。4米，其中一段为2M，标注为200X400。在两段接合处必须有柱做支座，否则应为两个悬挑梁了。所以应为两跨才能成立，这样按200X500定义并画上图，然后在原位标注的表格中修改标高和截面。
2014-05-21 17:42:49
-
这种情况在一跨没有办法处理的，是不是你的跨数据不对啊
2014-05-21 17:46:57
-
这不仅不是一跨梁，同样也不是一根梁。
2014-05-21 23:03:34
-
标高都不同，怎么可能是同一条梁呢。分层设置可以解决。
2014-05-22 09:00:11
-
这个是同一位置的，两根不同标高的梁。
分别定义，，在分层里画另一根梁。
2014-05-22 09:39:04
