罗蚊子
2014-05-24 16:05:19
|
湖北省
钢筋算量GGJ2013
|
3338查看
2回答
请问这个是属于剪力墙Lc的非阴影区吗?如果图纸没有给出Lc的长度怎么处理?
请问这个蓝色区域标注的是约束边缘构件非加密区的配筋吗?如果是的话,第二个图中标在柱中间的应该如何处理呢?而这个是应该算到柱里面还是墙里面呢?如果不是,那这个是什么配筋?如果图纸中没有明确给出Lc的长度,是表示没有Lc吗?
问题补充：不好意思,第二个图没有上传上来,第二个图是在柱子的中间有这个蓝色区域的配筋
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
2014-05-24 20:49:05
-

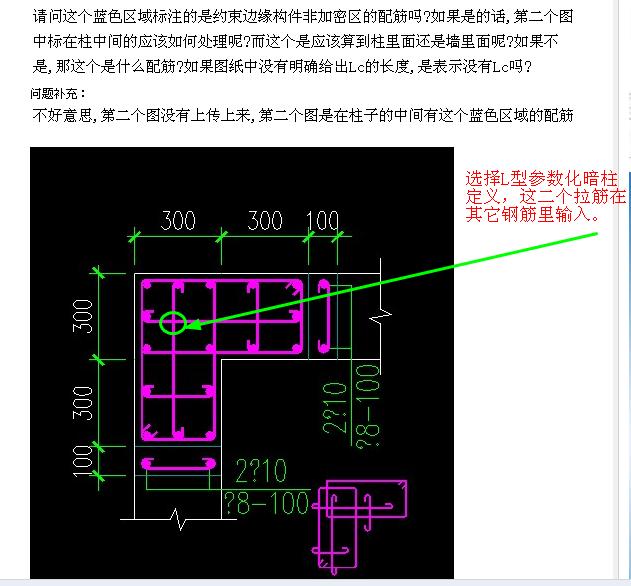

这两个是约束边缘非阴影区域
这部分是算到柱子里面的
你新建暗柱的时候选择约束边缘的参数就可以了
如果图纸没有给约束边缘 就没有约束边缘
约束边缘正常会在地下室到地上4层之间有 因为该楼层受力比较大
