高层板配筋图中的三角形是代表什么？

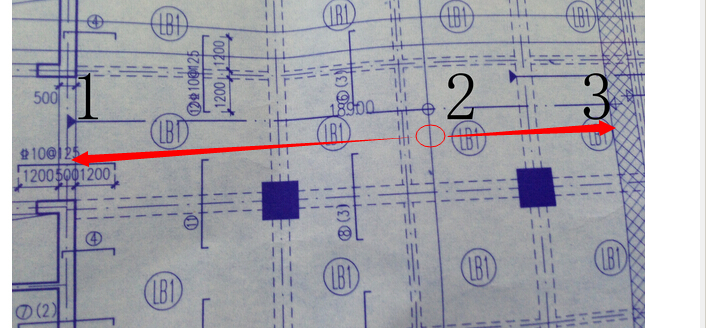

数字1左下角的三角形，2左边的圈以及3右边的空心三角形代表什么？ 线中的数字是什么意思？
问题补充：不是代表钢绞线么？
全部回答
(5)
首答仅用{{minutesHtml}}
-
数字1左下角的三角形，2左边的圈以及3右边的空心三角形代表“该钢筋的布置起止位置”，线中的数字是“该钢筋的长度”
2014-05-29 17:21:18
-
这也只能是设计者本人标注的意思，他应该有相应的说明，或许是布置某条钢筋的起至范围 。
2014-05-29 17:13:36
-
是指2左边的小圈所示钢筋沿着1~3分布，分布长度18.9m。
2014-05-29 17:37:22
-
2表示垂直方向有一根钢筋（图上看不出板面还是板底，个人就经验应该是板底），布置范围是1-3的范围，应该是18.9m
2014-05-29 19:30:22
-
回答：这种表示法一般都是表示受力钢筋的布置范围，长度等，所以没有其他意思。圆圈只不过是纵横受力净相交的一个表示区分而已。
2014-05-30 11:54:29
