钢结构这个图怎么看？都需要算什么

钢结构这个图怎么看？

1、截图1是钢结构平面布置图，从此图上可以知道平面尺寸，钢柱、梁、屋架、支撑、系杆等相关位置和布置范围；

2、截图2是门式钢架立面图，从图上可以知道钢架的细部尺寸，制作所以材料，钢架的重量，墙面和屋面檩托的安装位置，剖面位置等。

3、截图3是门式钢架的节点剖面图，从图上可以知道节点板的尺寸和厚度，节点连接螺栓的数量和规格。

钢结构要计算什么？

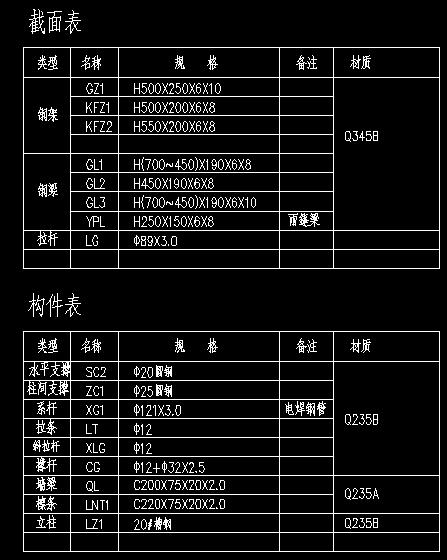

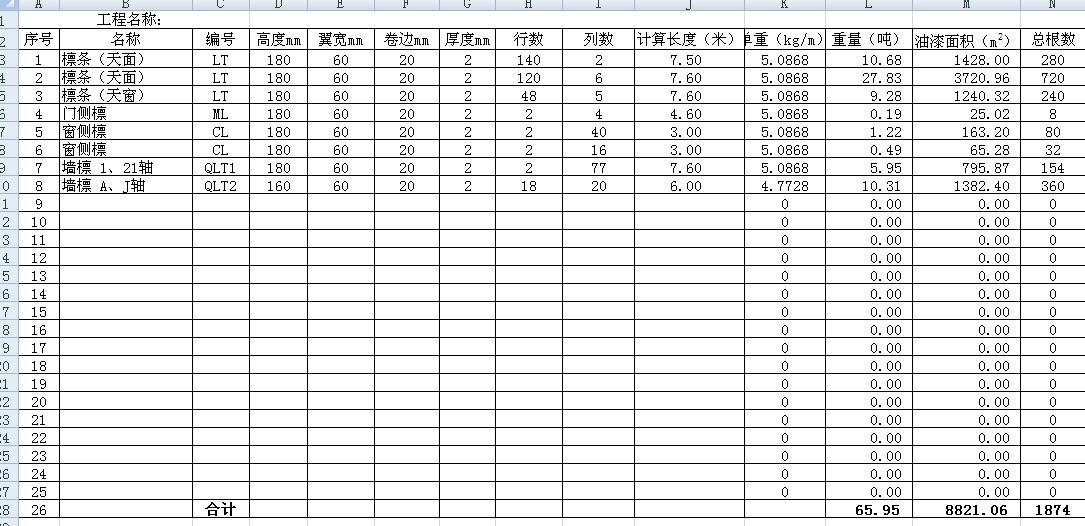

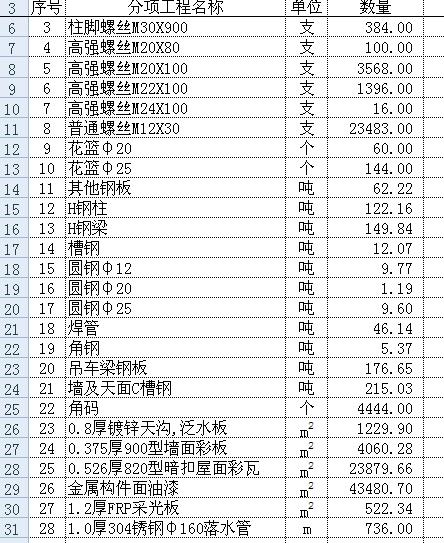

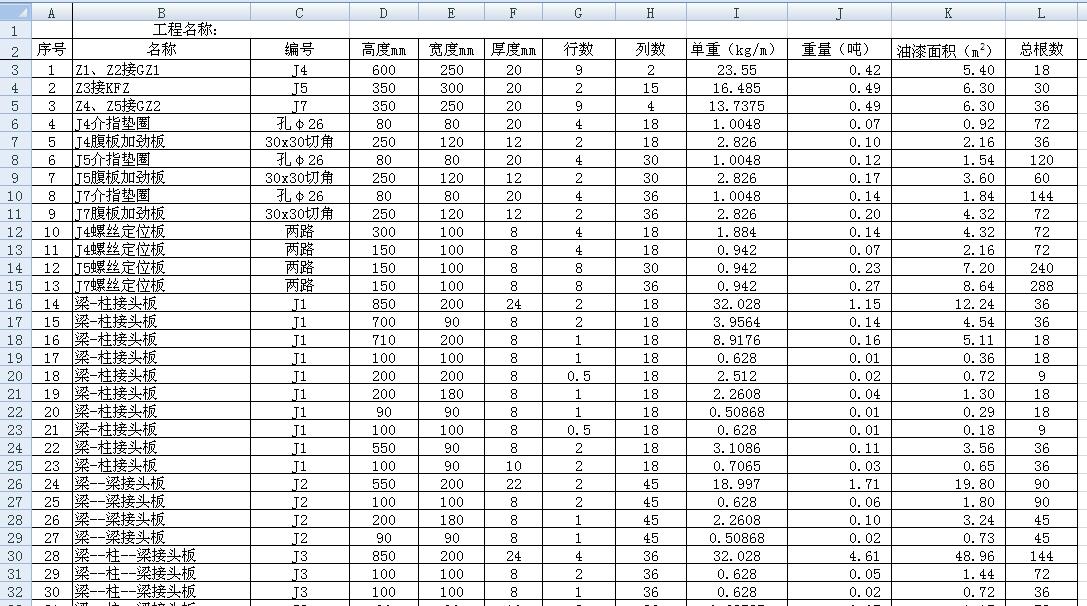

1、这个平面图是不是按照图上的平面尺寸计算XG（系杆），SC（水平支撑）、ZC（垂直支撑）、钢架、节点板、檩托、檩条、拉条、KFZ2等的重量（重量按构件的型钢理论重量*长度）；还要计算节点螺栓、地脚螺栓等规格、数量。截图2是门式钢架的立面图，从图上可以计算钢架的重量。

2、这张立面图是一榀钢架的详图，单榀钢架重量*17榀就是钢架的总重量。

3、立面图1-1到6-6画的三角还有半圆的，写得8和9的是焊缝厚度，三角形是表示焊缝为角焊，数字表示焊缝的厚度；半圆表示焊缝为围焊，数字表示焊缝厚度。
