半圆行节点大样
谁能教我这个应该怎么画钢筋，这个半圆应该是属于半圆形的露台酒店的那种，但是如果用板画 我不知道该怎么弄钢筋 求指教
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
如果是导CAD的话，建议直线描画，钢筋按节点来看，就是和方板一样，水平，竖直布置，只布面筋，然后按间距布置，注意布筋的范围，水平布筋范围，不包括梁宽（钢筋三维一定要只有5根），垂直布筋范围包括梁宽，然后就是弯折的设置。汇总计算后，在编辑钢筋中修改，最后注意锁定。
2014-06-03 17:16:30
-
谁能教我这个应该怎么画钢筋，这个半圆应该是属于半圆形的露台酒店的那种，但是如果用板画 我不知道该怎么弄钢筋 求指教

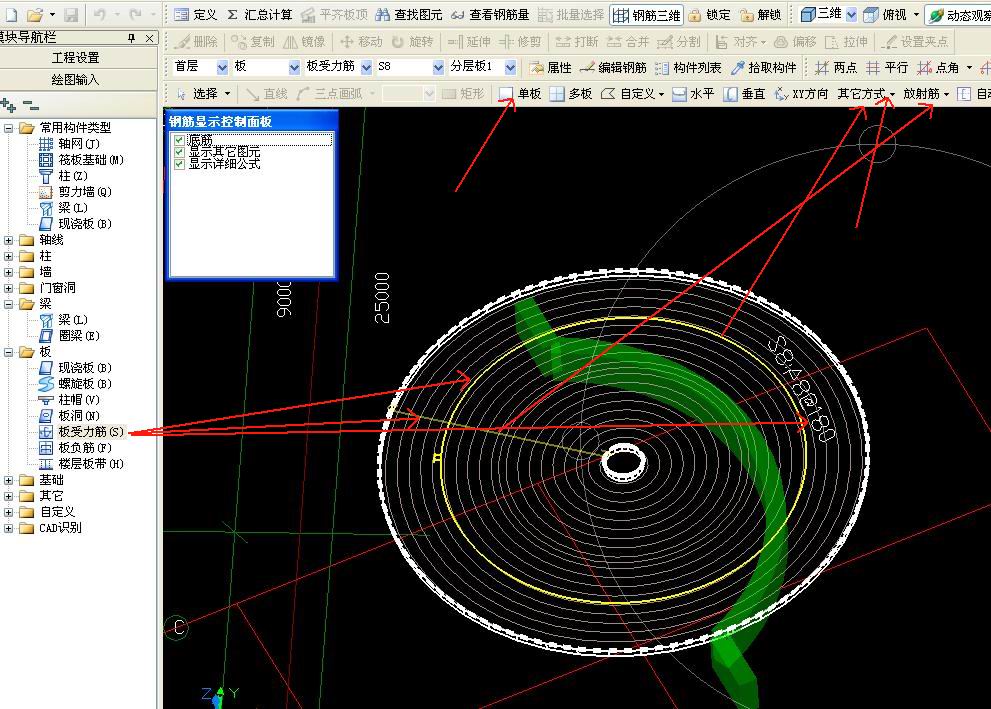

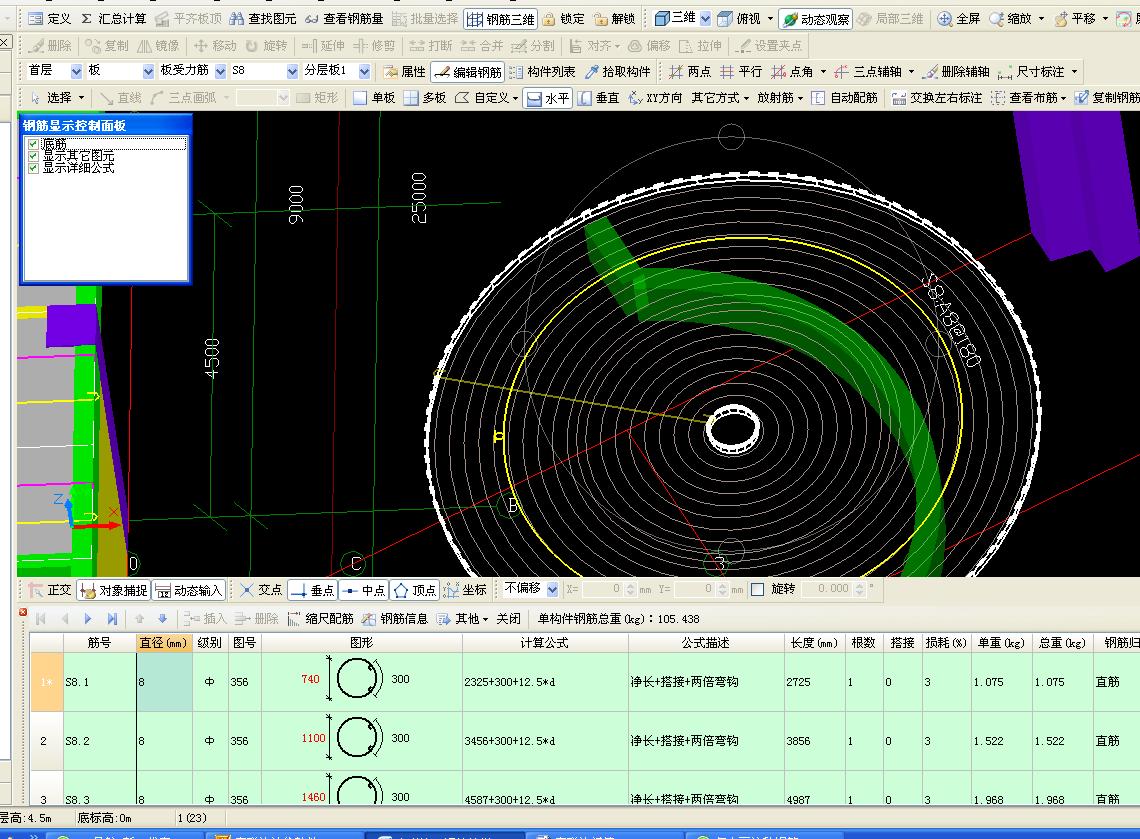

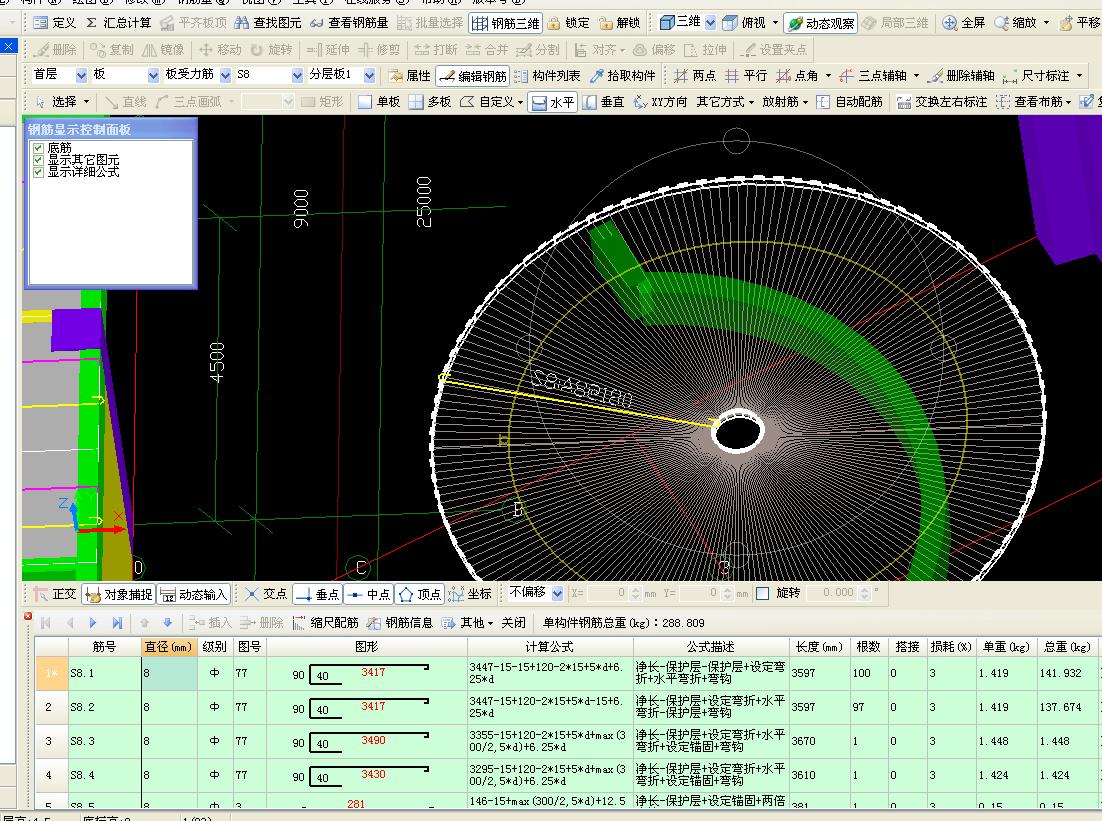

答：。。。参照下图的方法，试一试，汇总在编辑中修改。锁定构件。
2014-06-03 17:23:04
-
CAD导入千赢官网首页登录入口内应该会自动变成弧形线直接画个弧形板就可以了 配筋按照正常板配筋做
2014-06-03 19:20:46
