室外管网标高识别

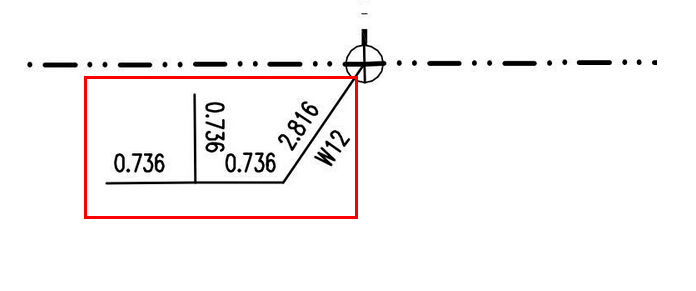

这里的0,736是管道的管内标高吗？2.816是污水检查井的井顶标高吗？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
室外管网标高识别：
是W12井内管道布置标高标注，这里的0.736是水平管及支管管道的管内标高，2.816是W12井的井顶标高。
2014-06-05 08:34:42
-
我看是长度的标注
2014-06-04 21:19:14
-
红圈内应该是检查井的引出标注，具体数字代表的含义应该在图例或设计说明中有，自己查阅一下吧，这样单独截图局部图纸，没有确切把握，不好随意回复，以防误导。
2014-06-05 08:37:02
-
是标高，是不是管内标高要看图纸设计说明。
2014-06-05 09:02:35
