阳台内护栏看不懂

1.18D1R、18D2R是何意？  答：没有找到具体的图集，从图上看18代表是1.8m 猜测就是阳台的侧立面图 1r比2r侧立面宽，多一扇窗户扇面。其他的就不知道了。

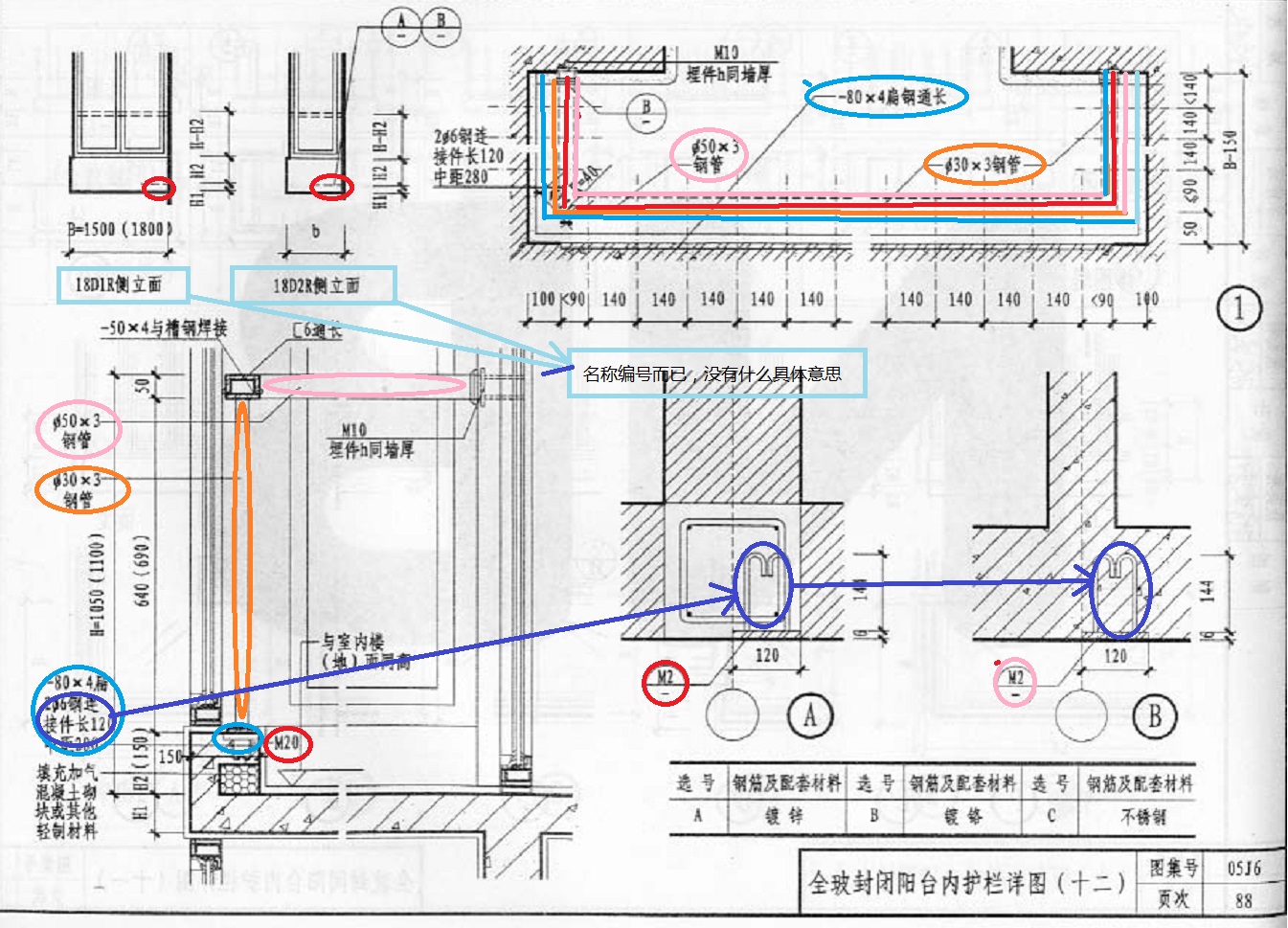

2. -80*4扁铁做什么用？  答：看图中1  显示是通长布置，看左下角图 2根6个钢连接件120，中距280，意思就是-80*4的扁铁沿栏杆通长布置，扁铁底部每隔间距280mm，设2根6个钢筋，长度120mm与扁铁焊接，钢筋与底部锚固，若是底部是砼则预埋，若是加气块则打眼锚固。扁铁主要是与30*3钢管焊接，30*3钢管间距是140mm。此扁铁就是连接阳台底部和栏杆立柱的，要不然立柱怎么与阳台连接。

3、50*3钢管和槽钢是怎么回事？ 答：看图1 ，  50*3钢管是沿阳台三面布置的，看左下角立面图，50*3栏杆在阳台侧立面640高位置，640高位置正立面是6#槽钢与-50*4焊接而成，感觉是与图1 矛盾。其实不矛盾，左下角图说明 栏杆的上横杆（640mm处）侧立面是50*3钢管，正立面是6#槽钢与-50*4焊接而成，而图1 说的是栏杆的下横杆 三面都是50*3的钢管（虚线表示说明在下面）

   栏杆有上下横杆，中间立柱是30*3钢管，间距140   。栏杆端头与墙连接采用 B 图 M-2 埋件与墙连

再次回答：对于你问题1：18D1R、18D2R是何意？你看图集86页的详图编号1 、2  表示的图中有B 和b 的位置，可以理解下1R\\2R 的意思。18D1R侧面图中标注的是B , 18D2R侧立面图中标注的是b。

2.看88页 图1 中 标注尺寸是 B减150 ,B在侧立面图中是指阳台挑出宽度，再看左下角图阳台沿标注的就是150宽，则说明-80*4扁铁位置没有错，就在B-150处设置，但是问题出来了，看图1 那50*3的钢管是离阳台内沿100距离做，与左下角图此位置没显示，疑惑？ 50*3钢管竖向位置 一个是阳台沿上640或690，还有就是参照图集85页，沿的侧面设置才能满足图1 的位置。-80*4的扁铁有1个位置，是沿的侧面布置，左下角图中30*3立柱与沿上平面连接是采用M20，每一个柱一个。多看看其他页的图集，与设计人员沟通，满足安全 适用为目的 结合现场条件，多人集体商议一个方案。
