喷淋管道选择识别和标识识别问题
喷淋管道选择识别和标识识别时管道被整根选中，已做了喷头的识别
全部回答
(3)
首答仅用{{minutesHtml}}
-
你想问什么，喷淋管道就是用标识识别来操作，先选中管道线再点标识线（就是管道直径），你说的很对，就是先识别喷头再识别管道。
2014-06-13 17:24:20
-
回复：你用选择识别或标识识别的时候，最好执行以下CAD打断命令，软件会在喷头处把CAD线打断，就不会出现你说的情况了。
提示：喷淋管道最好最快最简单的方法是采用按喷头个数自动识别命令，效率高，识别完毕仅检查一下主管即可。
2014-06-13 17:45:28
-

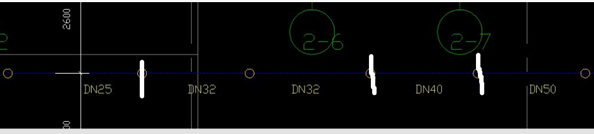

管道变径处的CAD线没有断开，先在CAD草图中管道变径处的CAD线断开再识别。如图把白线处打断；
2014-06-13 17:51:52
