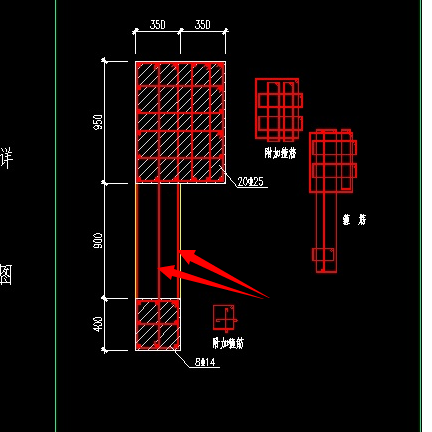

求救！！！剪力墙，端柱，暗柱组合的剪力墙箍筋画法。
新手求大神解答，我在画这种剪力墙时箍筋不知道怎么画。我的想法是端柱，剪力墙，暗柱分开画，但是问题是：1、有箍筋贯穿端柱暗柱剪力墙，这种怎么画，而且还有附加箍筋。2、我也想过用异形柱来画，这样箍筋的问题能解决，但是在布置暗柱和剪力墙纵筋时对于调整距离很麻烦，因为边筋布置只能以角筋与角筋之间布置，不能以边筋布置，只能布置为特殊钢筋，这样很费时间。 3、按端柱暗柱剪力墙分开画，我想着在截面编辑里画附加箍筋，其他箍筋里设置主箍筋，但是由于不知道其他箍筋在节点区是否布置，害怕到时候结果的钢筋量减少。 求大神能给出一个简单方案。感激不尽
全部回答
(4)
首答仅用{{minutesHtml}}
-
你把简单的问题想复杂了。先换剪力墙，再定义暗柱，可以按墙布置暗柱，或点加长度布置暗柱。定义暗柱可以定义参数化暗柱，输入箍筋拉筋一般不使用截面编辑即可。
2014-06-21 18:48:24
-
分开画最简单
然后剪力墙不配水平钢筋

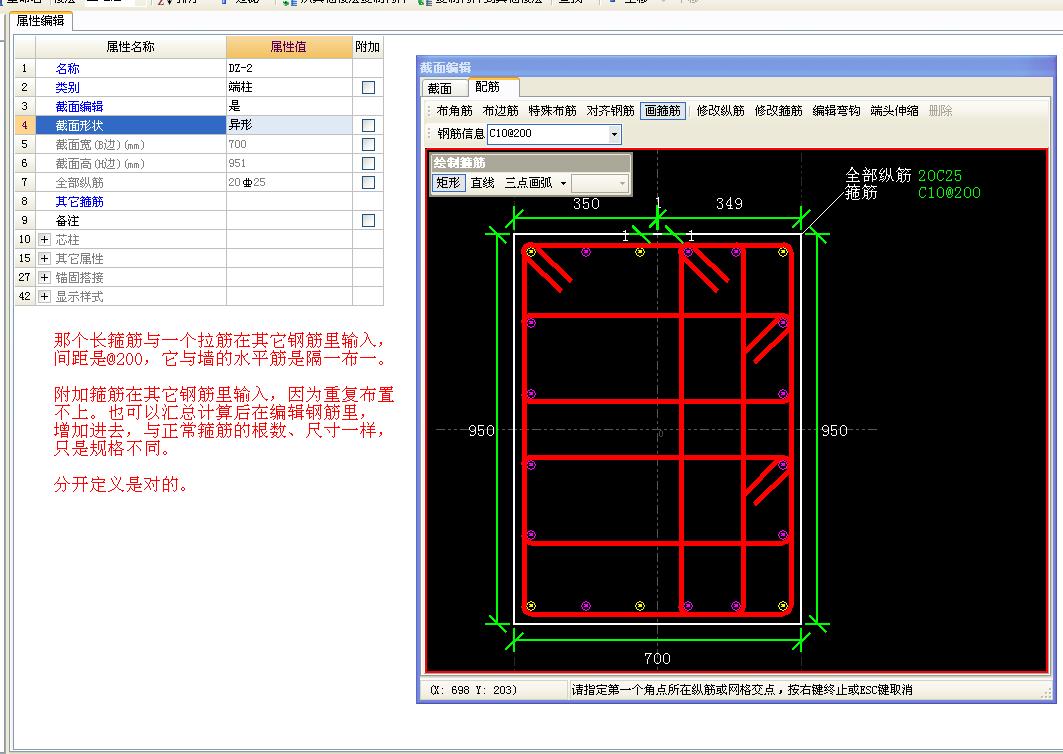

图上的这个箍筋和拉筋要在单构件里面输入
你就在剪力墙其他钢筋里面输入 类别选成水平加强筋就好了
2014-06-21 18:54:59
-

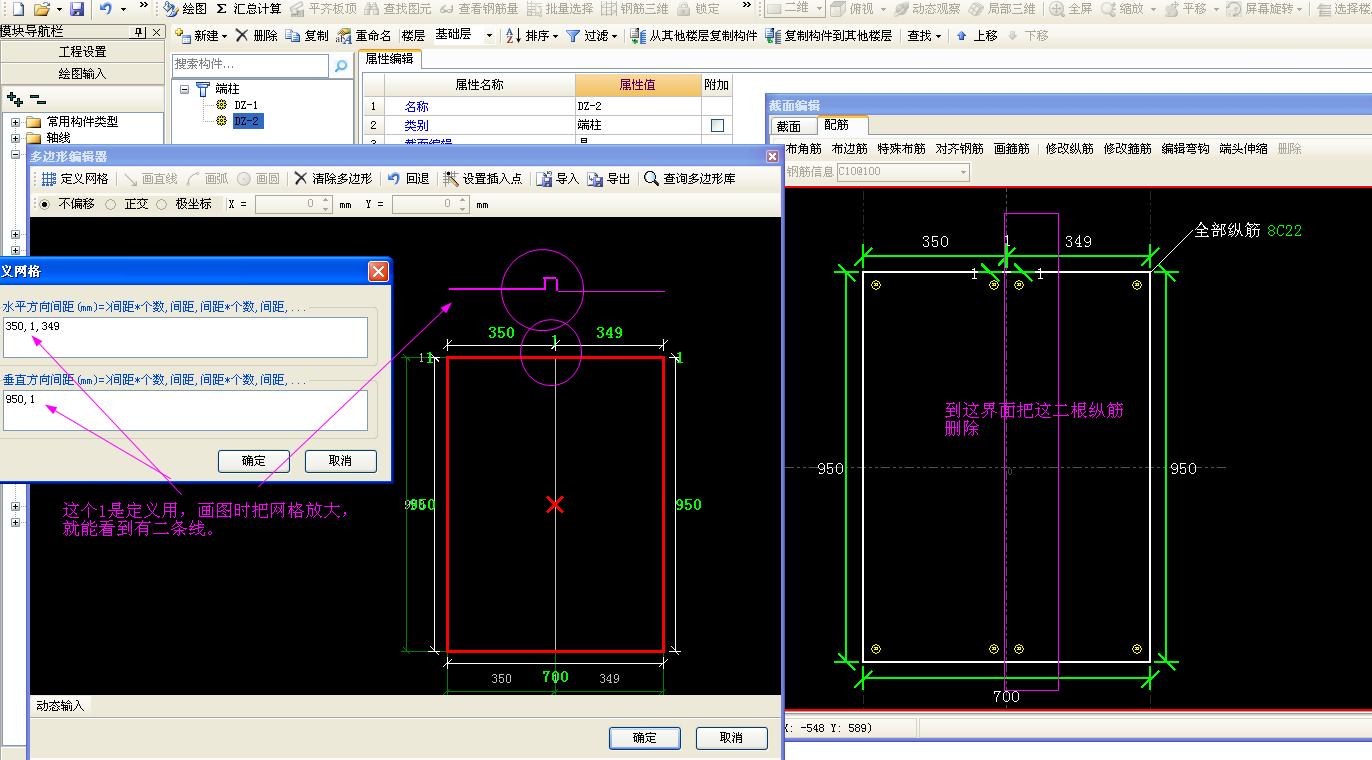

这种柱你可以用编辑来截面然后再其中画箍筋的办法处理的，按图中形状定义暗柱，然后布置角筋再布置边筋，边筋是布置在角筋之间段的，所以也不是很复杂的，然后画箍筋就可以了。
2014-06-22 08:22:38
-
2014-06-22 10:28:06
