请各位大师帮忙看看这样的基础梁平法表示，表示的是什么意思。谢谢您了~~
JZL22(8B)600*1200Y1400*350*250 C8@200(4) B2C25+2C22; T2C20+4C18 N6C16; LC8@400 YC12@150; C8@200 请各位大师帮忙看看这样的基础梁平法表示，表示的是什么意思，第一次遇到这么复杂的。谢谢您了~~
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳定义基础梁，在原位标注输入： JZL22（8B）600*1200--截面尺寸；Y1400*350*250--加腋尺寸 C8-200(4)---箍筋； B2C25+2C22--下部通长钢筋；;T2C20+4C18---上部通长钢筋； N6C16;---抗扭钢筋，在侧面钢筋栏输入；LC8-400---拉筋； YC12@150;C8@200--加腋钢筋和箍筋。

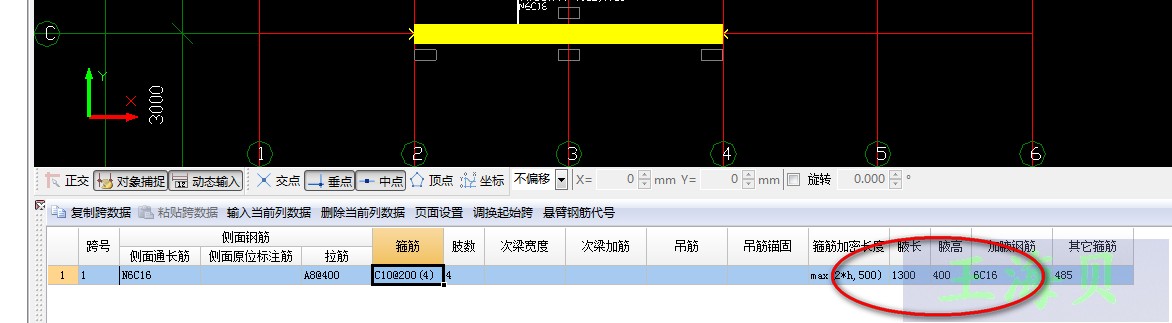

你可以将这个基础梁分成基础梁及条基两部分进行绘制，参考一下我这个尺寸。也可以一次性输入，参考第二个图。

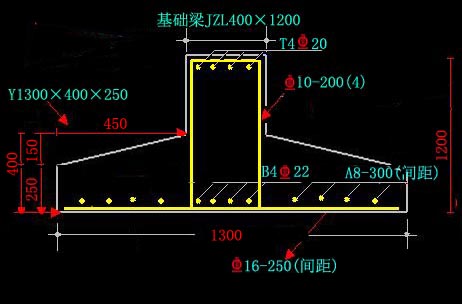

JZL46(1)400*1200Y1300*400*250 C10-200(4) B4C22;T4C20 N6C16;LA8-400 YC16-250;A8-300 请看下图：
2014-06-27 08:15:23
