关于约束边缘构件Lc钢筋软件处理问题
1.Lc钢筋的配筋是跟暗柱一样，还是跟剪力墙一样？ 2.Lc钢筋的间距是如何考虑的，是跟剪力墙横向钢筋间距一致吗？ 3.Lc钢筋如果画在其他钢筋里面，会不会跟剪力墙的拉筋重复？
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳

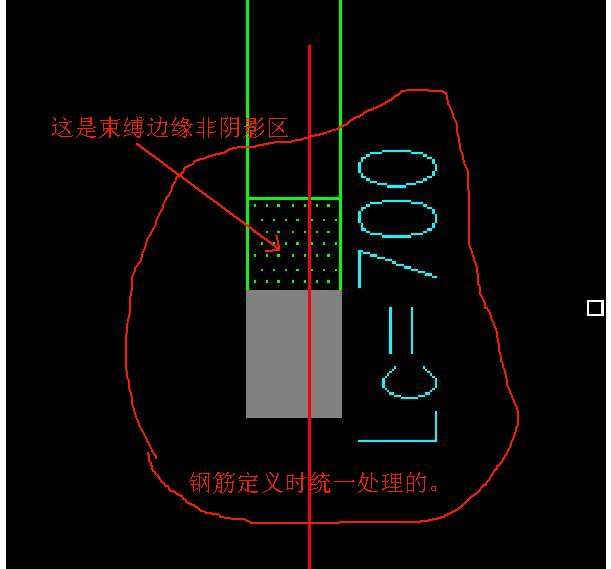

Lc钢筋的钢筋间距是剪力墙钢筋，拉筋如果在其它钢筋中输入，会和墙拉钩重复，如果和暗柱合到一起画在图形里，不会重复，LC的纵筋及间距同剪力墙。
2014-07-19 09:50:13
-
不会重复的
2014-07-19 09:46:37
-
1.Lc钢筋的配筋是跟暗柱一样，还是跟剪力墙一样？ 2.Lc钢筋的间距是如何考虑的，是跟剪力墙横向钢筋间距一致吗？ 3.Lc钢筋如果画在其他钢筋里面，会不会跟剪力墙的拉筋重复？
答：》。。
2014-07-19 10:09:19
-

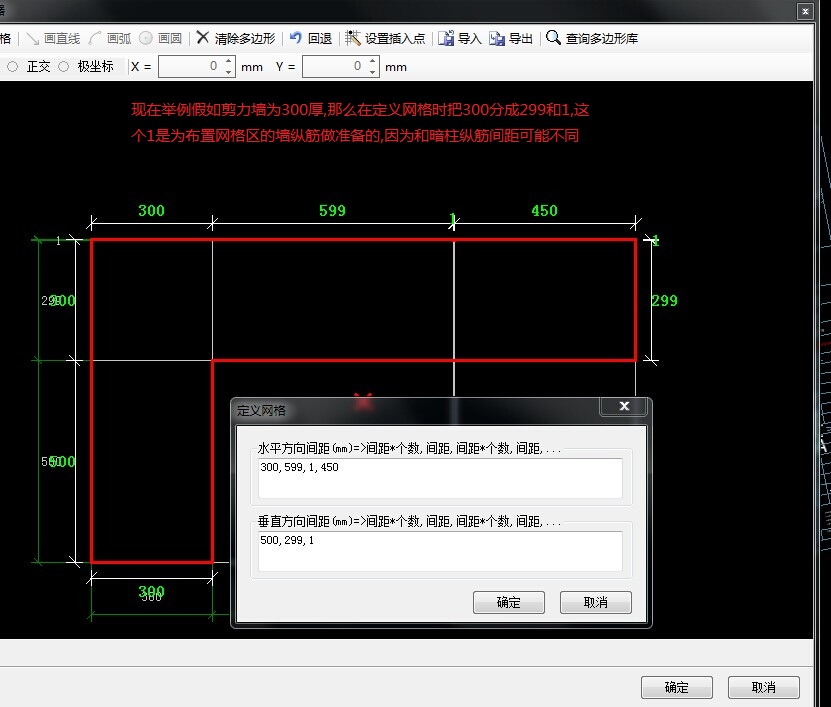

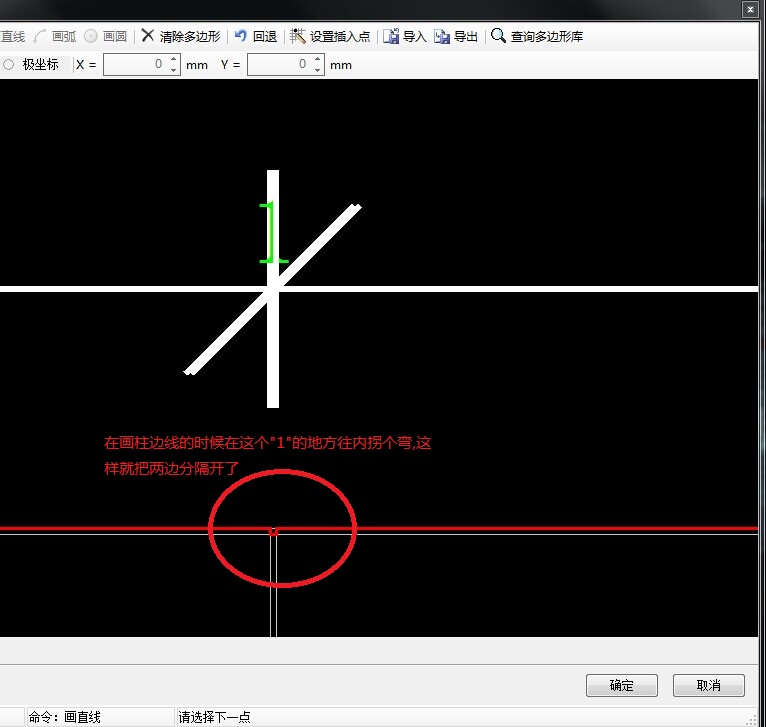

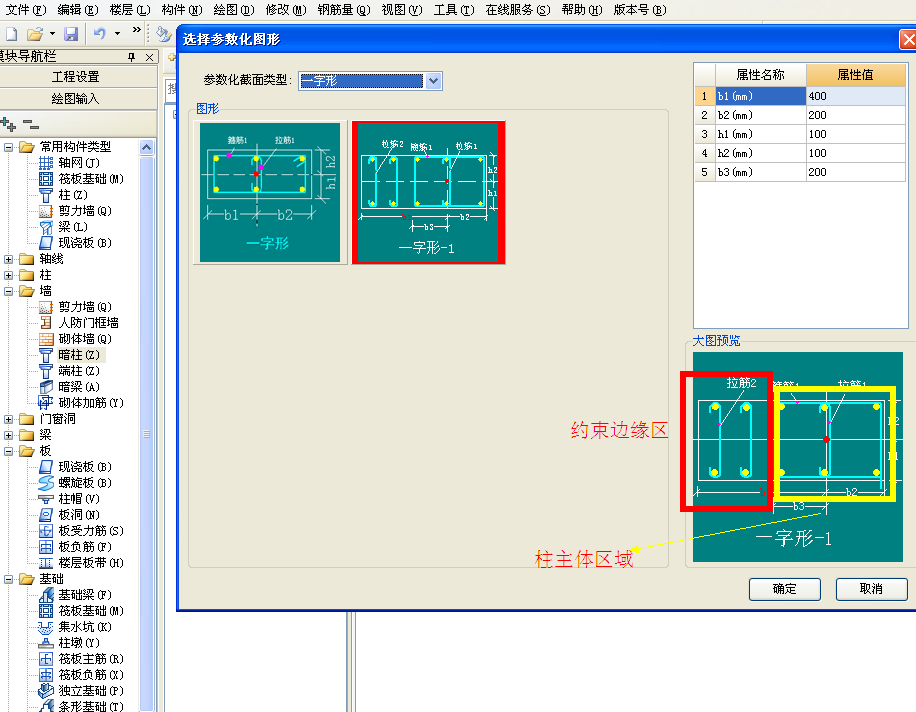

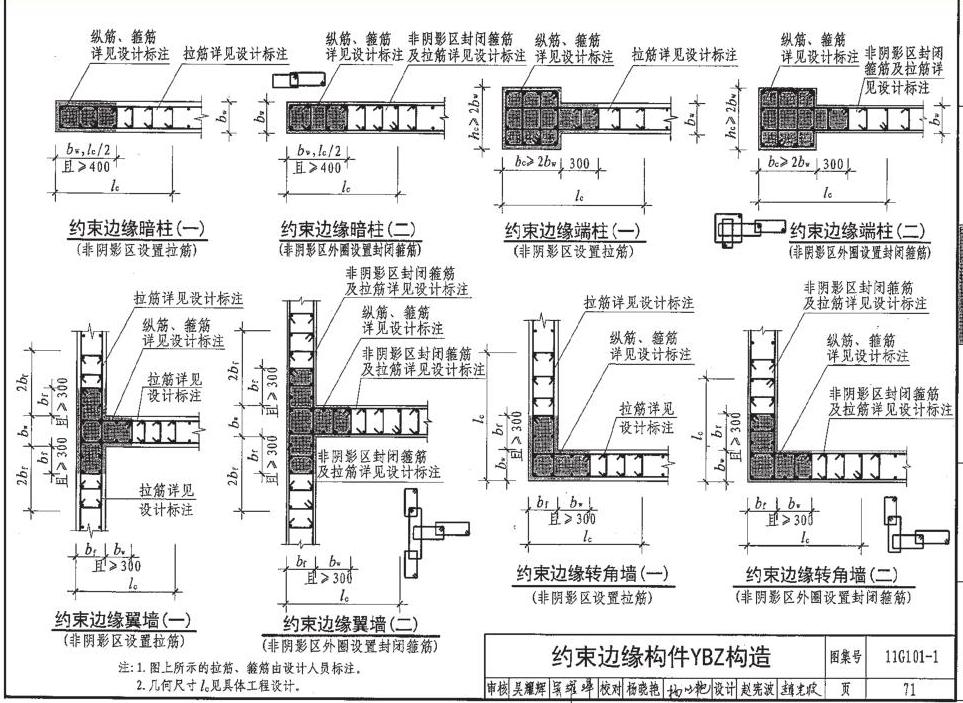

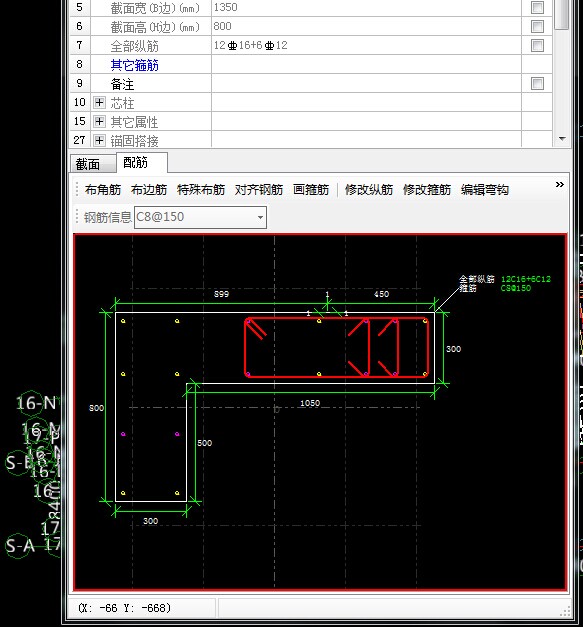

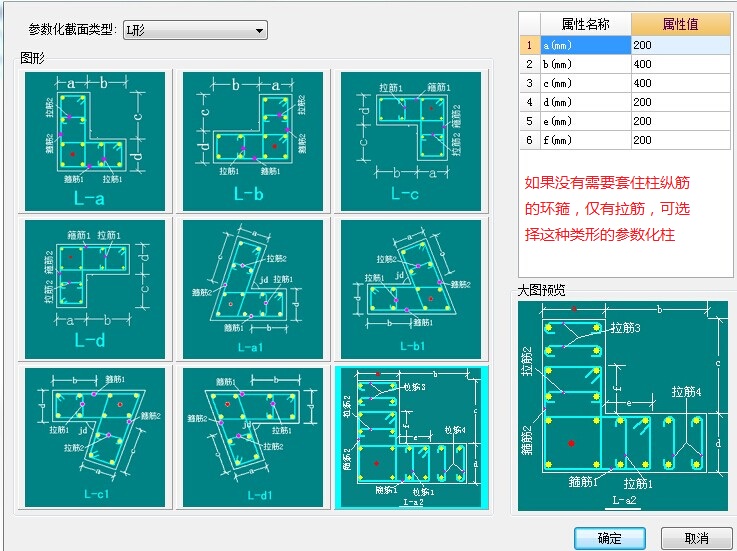

根据您截图分析：属于约束边缘构件。11G101-1P68~73页您好好看一下。一般设计约束边缘构件大都会标注Lc长度的（暗柱外边到约束区外边的长度）。您的图示暗柱一端约束，软件操作：您可以按照图示定义参数化构件（约束型），要注暗柱区域要按照图示钢筋信息定义，虚线（约束）区按照图示墙筋定义纵筋（您可利用编辑功能），暗柱的箍筋必须拉住暗柱纵筋和墙的纵筋，虚线去拉筋按照图示画就是了。如果在其他钢筋定也可：点开新建拉筋485#图形，箍筋195#，拉筋按图示钢筋信息（根数+级别+直径）麻烦点计算尺寸。
2014-07-19 10:16:14
-

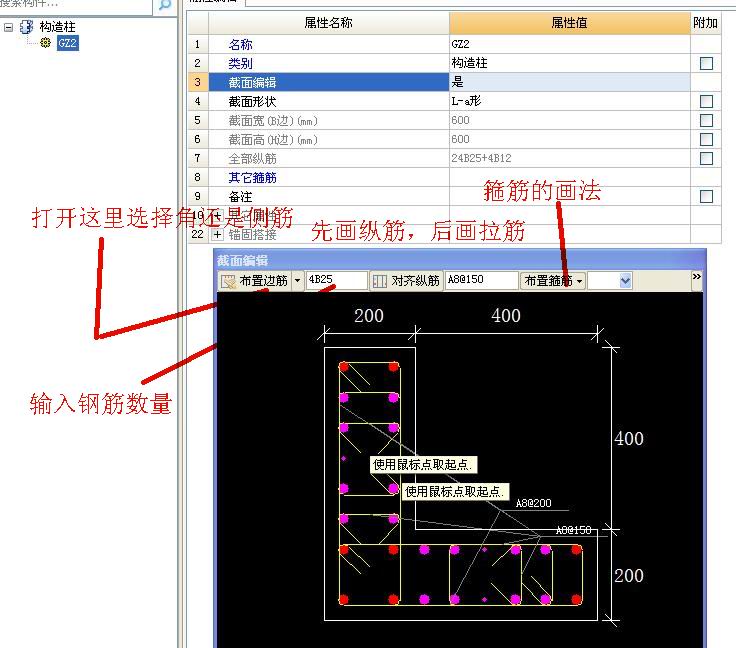

二三楼的方法是对的，但是错了一部分，约束边缘用软件带有约束边缘构件的时候不可以截面编辑，截面编辑会导致纵筋位置偏移，影响箍筋钢筋量

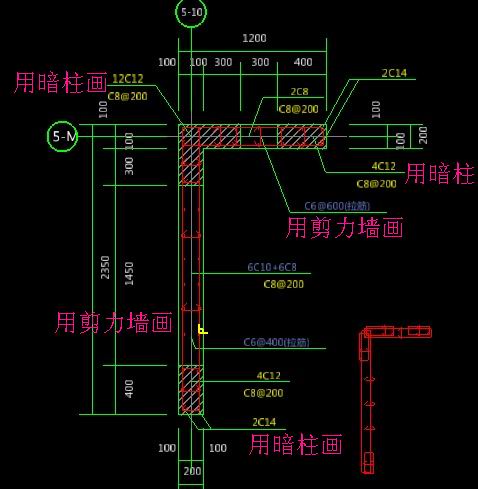

约束边缘可以用墙来做，也可以用暗柱参数化来做，约束边缘区纵筋一般为墙纵筋，拉筋是加密的
2014-07-19 10:24:39
-
1.Lc钢筋的配筋是跟暗柱一样，还是跟剪力墙一样？
——：是与暗柱的配筋信息一样的
2.Lc钢筋的间距是如何考虑的，是跟剪力墙横向钢筋间距一致吗？
——：不是的，是暗柱的
3.Lc钢筋如果画在其他钢筋里面，会不会跟剪力墙的拉筋重复？
——：不会的，这是暗柱的约数部位的加强
2014-07-19 14:07:47
