异性构件问题
各位老师，请问一，这个构件套什么子目合适？外墙上做的造型。建筑图中显示的GRC预制构件，结构图中看着像现浇混凝土构件，里面还配了钢筋。二，这个构件估计无法绘制到图中了，该怎么处理？谢谢
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
一，这个构件套什么子目合适？外墙上做的造型。建筑图中显示的GRC预制构件，结构图中看着像现浇混凝土构件，里面还配了钢筋。
这个现浇构件应该套挑檐相关的子目计算，结构图中已设计了改造型，就不需要再计算GRC构件了。
二，这个构件估计无法绘制到图中了，该怎么处理
这个构件定义异形挑檐画图布置即可。
2014-07-21 08:18:02
-
各位老师，请问一，这个构件套什么子目合适？外墙上做的造型。建筑图中显示的GRC预制构件，结构图中看着像现浇混凝土构件，里面还配了钢筋。
这个套小型构件子目
二，这个构件估计无法绘制到图中了，该怎么处理？谢谢
可以绘制到图形里面

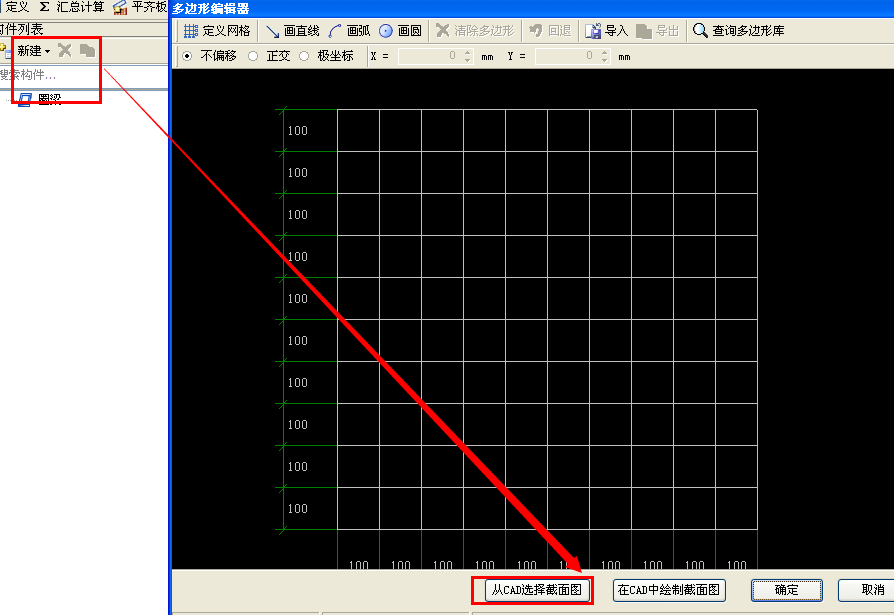

你新建异形的圈梁 然后从CAD图里面截取截面 绘制出来 接着画到图形里面就好了
箍筋要自己算一下长度 填入其他钢筋里面
2014-07-19 23:55:28
