怎么使用三点定义斜板

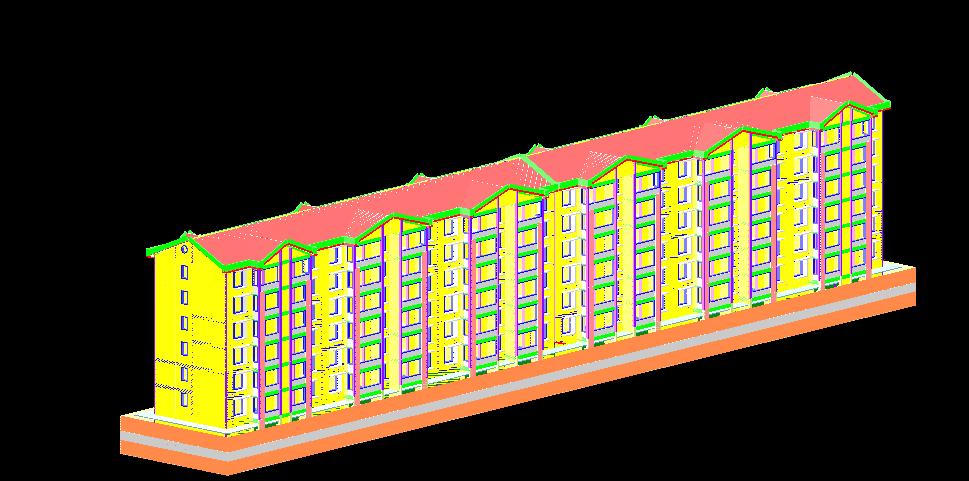

板用三维看是图中白色线那样，那用三点定义斜板怎么办？他不是整块一起斜的，好像被割了还是怎么地。请教各位大神
问题补充：这个图里没有白色线。用三维看就是这样。就是边上的板被分割成四边形的了。是怎么整的。就是
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
板用三维看是图中白色线那样，那用三点定义斜板怎么办？他不是整块一起斜的，好像被割了还是怎么地。请教各位大神
问题补充：
这个图里没有白色线。用三维看就是这样。就是边上的板被分割成四边形的了。是怎么整的。就是
你好：
1、步骤是这样的。这个不能用三点定义斜板。只能批量定义斜板。2、先绘制好平板。
3、然后根据你说的白线将板分割，然后利用按照标高批量定义斜板。
2014-07-31 14:31:17
-
定义斜板有好几种方法，根据图纸给的数据按定义斜板命令提示一步一步操作都可以达到
2014-07-31 14:42:31
-
不能批量定义斜板。
只可以将板盐分水线分割，然后一块一块的三点定义斜板。

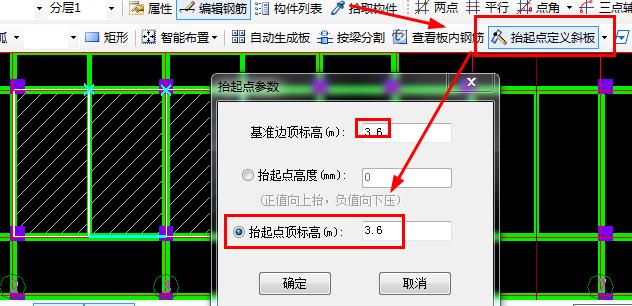

使用抬起点标高定义斜板最准确。（看着绘图区下边的提示操作）
2014-07-31 14:40:17
-
定义斜板前要严格按平面图中的板块准确地分块画好才可以按图标的标高进行各块板的设置，就无错了。
2014-07-31 16:06:05
