框架梁1/3加强筋设置
如下图里面的钢筋如何设置呢？求学长鞭笞！~
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
你这是什么意思呢？框架梁1/3加强筋设置，指的是哪个部位啊？

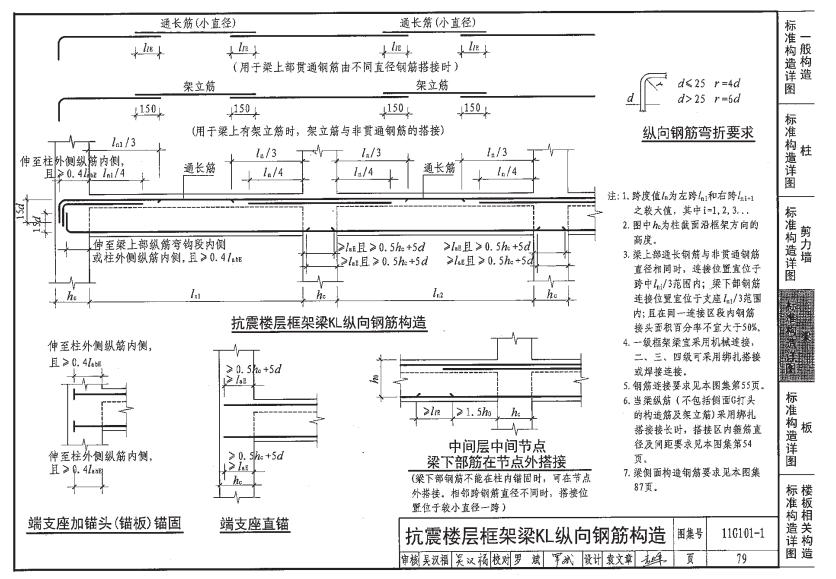

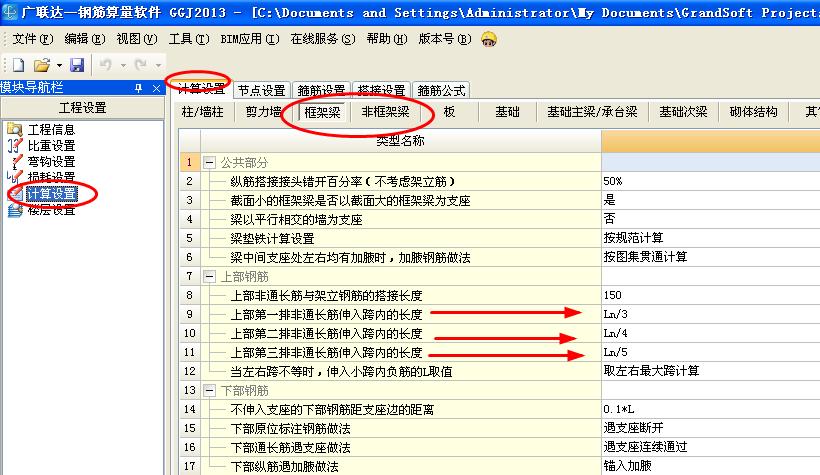

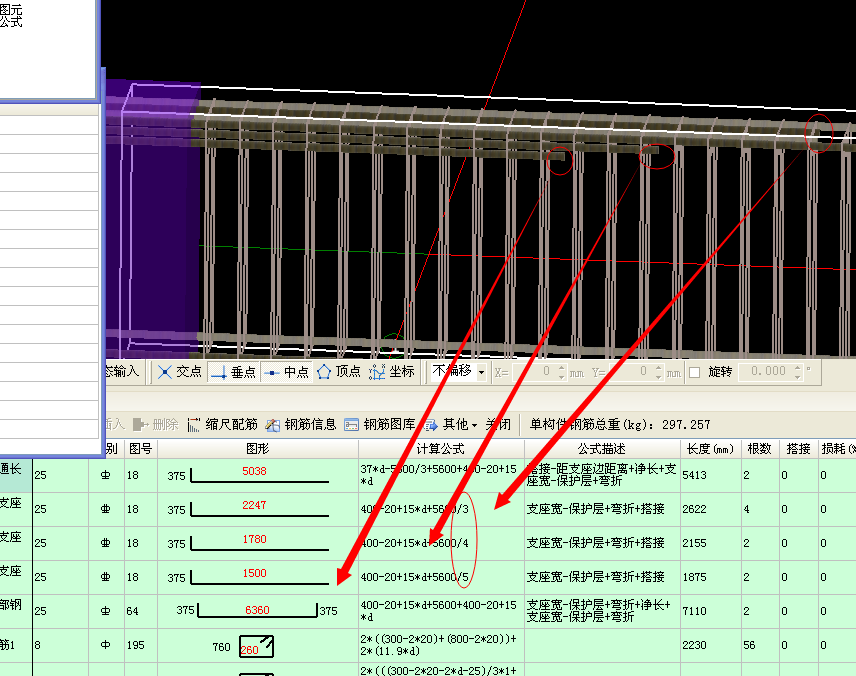

如果说的是支座钢筋，当在原位标注识别时的相应跨中输入有支座钢筋，那么除了通长钢筋以外，软件是按钢筋图庥要求计算，第一排按梁净跨的1/3，第二排按梁净跨的1/4，第三排按梁净跨的1/5。
2014-08-03 15:40:07
-
你说的是支座处的钢筋吧，第一排非通长筋是伸入跨中1/3，支座处负筋伸入跨中的长度相邻跨取大值，第二排是1/4，以KL1（3）为例，上通长筋是2B20，第一跨右支座处是3根20，也就是除了2根通长筋之外，支座处附加一根钢筋，这根附加筋的长度是第一跨净跨的1/3加+支座宽+第二跨净跨长度（第二跨跨中筋3根20）+支座宽+第三跨净跨1/3，第三跨左支座4根20，除通长筋之外附加筋是2根，基中有一根已经和第一跨的右支座筋连在一起算了，另一根直锚+第二跨净跨（因为第三跨左支座筋伸入第二跨的长度取第三跨1/3长度已超出第二跨净长）+支座宽+第3跨1/3，第三跨右支座附加筋为2根，长度为1/3净跨+支座宽-保护层+弯折（15D），软件中可以按照图纸的格式在原位标注中输入。
2014-08-03 15:41:59
-
如下图里面的钢筋如何设置呢？求学长鞭笞！~【该图片的梁支座钢筋，在软件里不需要做任何设置，按照软件的默认就是1/3梁跨计算
】
2014-08-03 16:16:51
-
如下图里面的钢筋如何设置呢？求学长鞭笞！~
答：。。
2014-08-03 15:45:26
-

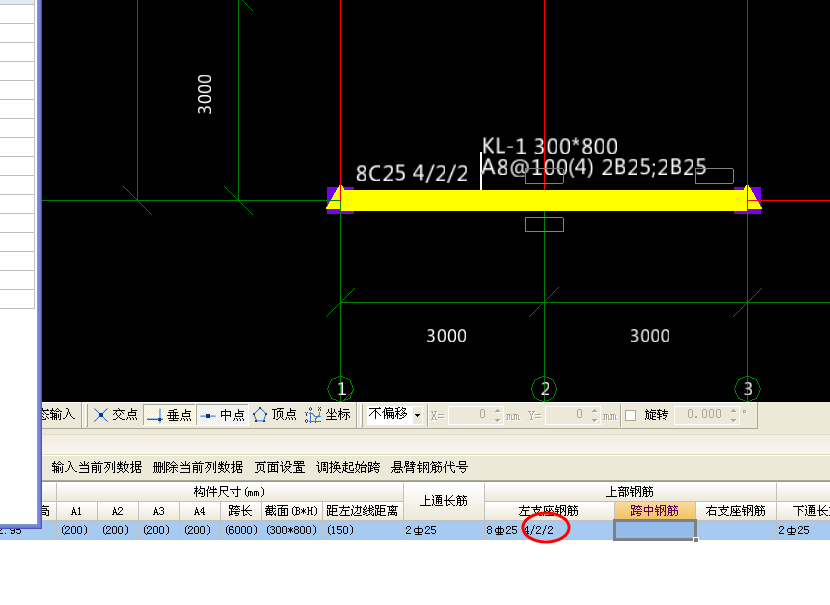

看您截图分析：您所谓1/3加强筋应该是的支座第一排钢筋。您按照梁的集中标注定义梁构图示信息（注意梁顶标高减0.25），然后点击‘原位标注’点击梁，在小方框位置输入图示信息或在下表内相对位置输入图示信息OK了
2014-08-03 17:13:55
