何谓折线形的混凝土构件？
各位老师，弧形或折线形的混凝土构件模板，执行其对应的子目时，模板乘以系数……”请问一，“弧形板的计算范围为变形处两点线一侧的弧状图形”，请看图，我的这个板算弧形模板量的时候都算哪部分？需要把板分割一下吗？二，这个房间楼地面铺设时算不算弧形铺设，弧形面积怎么算是多少？怎么套工程量表达式？三，何谓折线形的混凝土构件？谢谢
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳

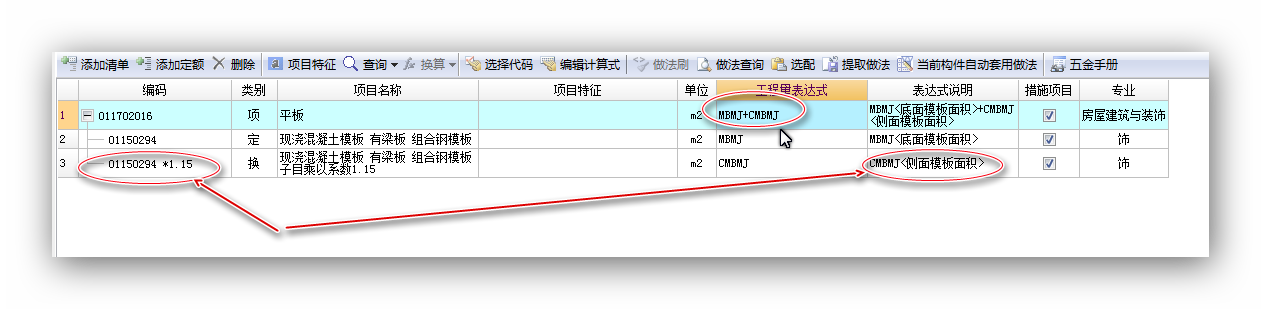

该板非弧形板，仅是其中的一边为弧形边。该边如果需要模板（千赢官网首页登录入口图形算量软件中有对应的工程量表达式：侧面模板面积），则套用弧形模板子目，或套用相应现浇板模板子目后进行换算（勾选，或子目乘以某系数），当然，首先得按一楼陈工的说法分割一下该板。
不过，您提供的图上的那块板，其侧面模板面积应该为0 。框架结构，该位置处为一弧形梁，该弧形梁的模板才是真正需要乘以系数的。
地面铺设时不算弧形铺设，但对边缘有特殊要求的特殊材质地面除外。弧形地面是指垂直投影为弧线的地面。边缘为弧线的几何图形，其面积计算有相应的公式，百度一下吧。千赢官网首页登录入口图形算量软件会根据地面的几何形态，自动选择合适的计算公式进行计算，这个不用操心。
何谓折线形的砼构件，这问题难倒我了（呵呵，知道您不会采纳我的意见，开个玩笑先）。双斜坡屋面的屋面板，就是典型的拆线砼构件，能理解吧。
以上解释是正解！
2014-08-06 22:52:58
-
何谓折线形的混凝土构件？

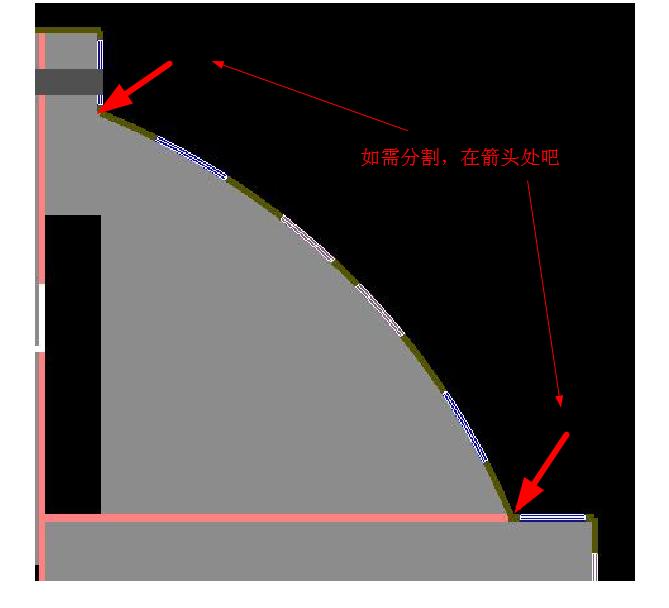

答：。。。按理软件汇总时会依当地的计算规则，乘系数的，地面面积软件会自动算出的。如需分割，见下图。
2014-08-06 20:23:37
-
一，“弧形板的计算范围为变形处两点线一侧的弧状图形”，请看图，我的这个板算弧形模板量的时候都算哪部分？需要把板分割一下吗？

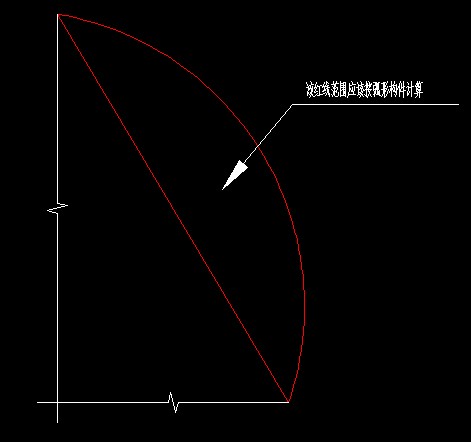

你这个图形应该从弧线两个端点连接一条直线与另一侧分开计算工程量（如图1），分割线与弧线围成范围为弧形模板的工程量，其余部分应该按正常模板计算。
二，这个房间楼地面铺设时算不算弧形铺设，弧形面积怎么算是多少？怎么套工程量表达式？

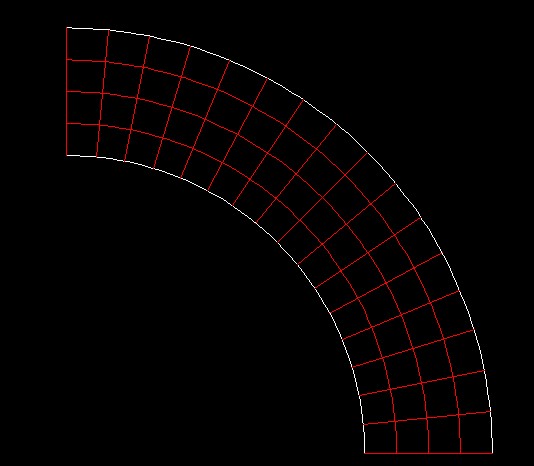

不计算弧形铺设，地面积直接定义地面构件画图布置即可，软件会自动计算的，工程量表达式选择地面积代码即可。如图2所示红色块料才能按弧形铺设计算的。
三，何谓折线形的混凝土构件？

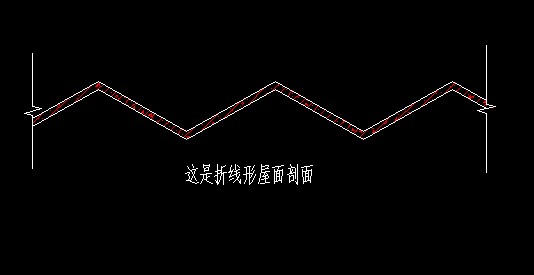

见图3
2014-08-08 16:36:39
-

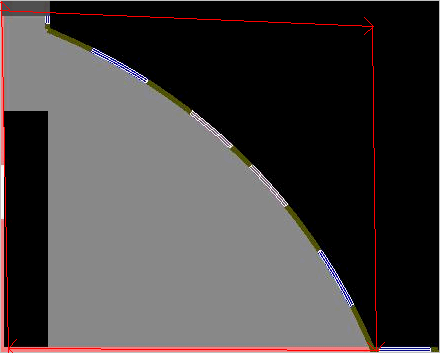

弧形或折线形的混凝土构件模板，执行其对应的子目时，模板乘以系数……”请问一，“弧形板的计算范围为变形处两点线一侧的弧状图形”，请看图，我的这个板算弧形模板量的时候都算哪部分？图片中红线范围内都可以按弧形板计算；
需要把板分割一下吗？不用再分割；二，这个房间楼地面铺设时算不算弧形铺设，房间楼地面铺设时属于弧形铺设；因为铺设块料时需要切割弧形边，材料损耗量比矩形房间多；弧形面积怎么算是多少？怎么套工程量表达式？弧形面积是此位置整个房间（红线内），工程量表达式仍然选择块料面积代码，此位置单独定义地面，套子目时做标记，乘相应系数；三，何谓折线形的混凝土构件？折线形的混凝土构件：如V型，Z型；构件如有山墙的倒V型梁。
2014-08-07 06:01:22
-
折线形混凝土构件是一种在先张法施工中实现折线形配筋的先张预应力混凝土构件，折线先张法是将预应力钢束布置成折线，即钢铰线在梁的端部根据设计要求向上弯起，使预应力布束与梁的受力相适应，以此实现结构尽量地根据弯矩包络线布设力筋，达到提高结构性能，节约材料的目的
2014-08-06 21:02:35
