CAD图导入后没有梁线了

2. 此文件为利用天正软件所创建的

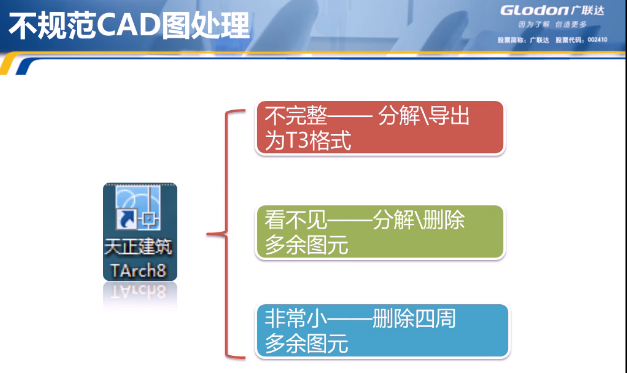

解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3. CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块
解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。找到之后，选择绑定然后保存就可以识别了。如下图详细操作步骤：
一、将图A，图B置于一个文件夹内，使用CAD打开图A
二、在命令提示栏内输入XR，按回车键
三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND

四、在弹出的对话框内选择绑定，再点击确定
五、最后点击确定，退出外部参照管理器
经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。

另存成低版本的CAD    然后把图打散

框选图纸   按下X  回车
