构造柱 端柱 框柱 暗柱怎么区别 在什么位置画哪些柱

1、暗柱不是柱，是【剪力墙结构】中剪力墙边缘的加强构造，作用是提高剪力墙的抗震效果；

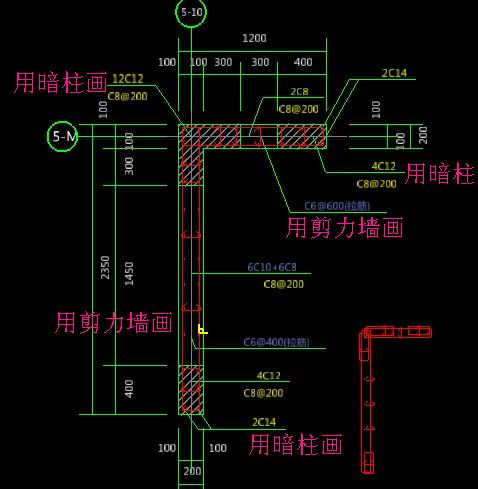

2、端柱也在剪力墙边缘，其一般在【框剪结构】的框架梁与剪力墙相接处设置，兼具着框架柱和暗柱的功能（下图1，GB50010《混凝土结构设计规范》第11.7.17条）。

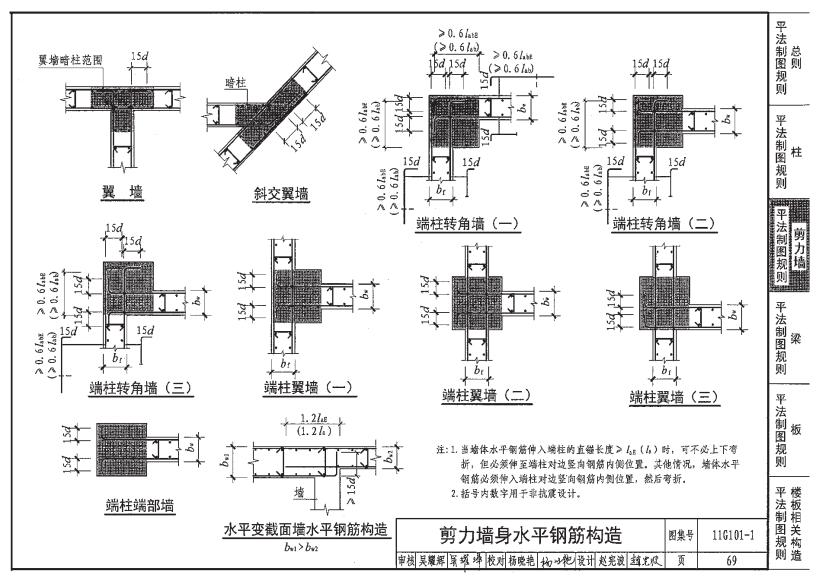

3、平法中，暗柱与端柱都归类于剪力墙墙柱的范畴（下图2，03G101-1图集第12页），外观主要区别是暗柱等于墙宽，端柱大于墙宽。另外墙身钢筋进入端柱是按锚固节点计算。

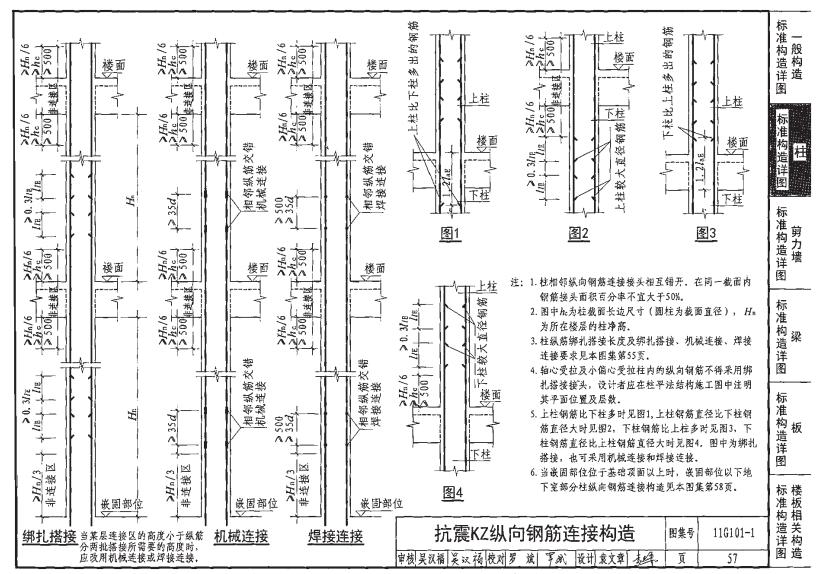

4、框架柱、主要用在框架结构中，就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础，是主要的竖向受力构件。需要通过计算配筋。

5、在砖混结构中、在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱。
