板受力筋锚固随墙高变化要怎么设置？
图纸上的板受力筋锚固到墙里的长度随墙高变化而变化，这个要怎么设置呀？
问题补充：这个是地下车库的入口，墙的顶标高随顶板标高变化，底标高随底板标高变化，所以L是变值
全部回答
(8)
首答仅用{{minutesHtml}}
-
已采纳

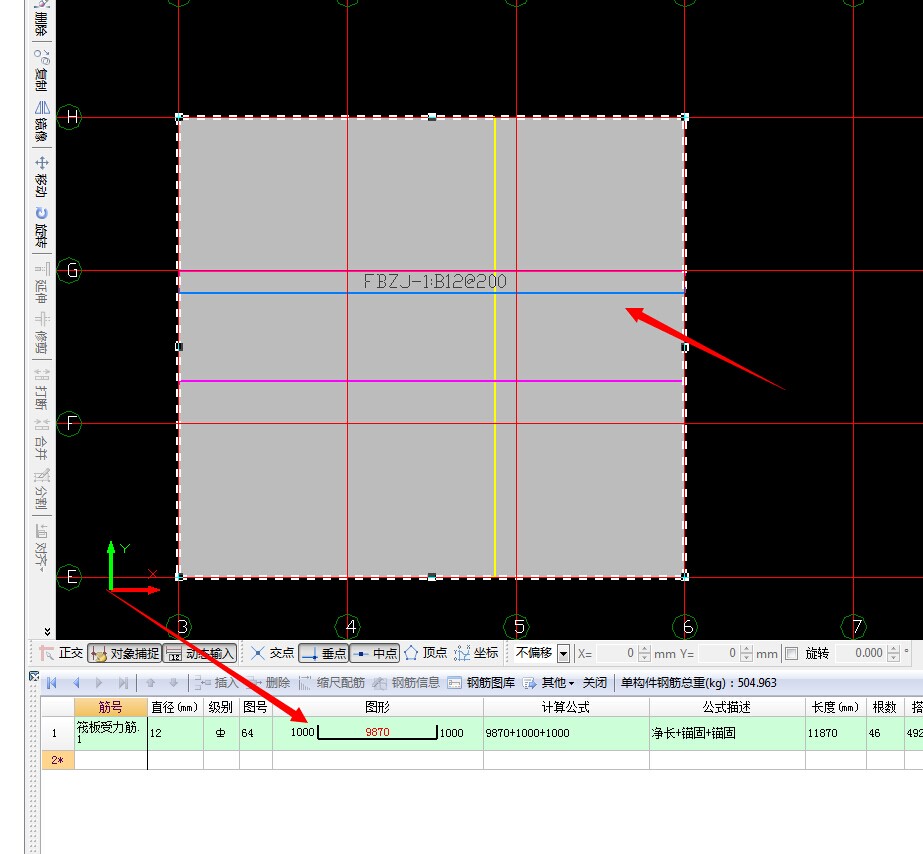

看出来了 下面的用筏板定义 两旁的用剪力墙 上面的用板定义 纵观你的图上 变量无非是两边挡墙的高度 所有的钢筋锚固长度是固定的 你可以在正常定义绘制完后 汇总计算 在编辑钢筋中 统一加上锚固长度即可 操作很简单 远比其他修改节点来的快 如图
2014-08-21 18:51:48
-
这个需要手动输入
看截图在调整长度里面输入你需要加多少的数据就可以
2014-08-21 10:36:35
-
水平筋按标高分段布置，在私有属性中修改钢筋筋弯折长度。
2014-08-21 10:30:44
-
答：这个软件不可以设置一个不确定的动态的量，你只能定位一个具体的特征，而且你这个墙到底是多高都是可以确定的啊，不可能今天你这堵墙是这么高，明天又那么高吧？一般无法输入的钢筋信息，你可以再单构件里面输入后锁定....
2014-08-21 10:32:50
-
看了您的截图分析：您可能理解诶有误，看上去您图纸好像是消防水池之类组合体剖面。我的理解：墙的水平和垂直钢筋外侧钢筋在末端锚固，墙内侧钢筋深入单上下板边-保护层，需要注意的是：除了墙角的墙内外侧钢筋锚固外（节点设置有几种选适合您图示图形方式）
板筋锚固在墙体内规范一般10d和12d两种（图示说明而定）软件操作：您布置上钢筋后点击属性‘左右弯折’输入图示数据。如果图示标注数字需注意扣减板的上保护层。
2014-08-21 11:00:55
-
用剪力墙直接绘制
2014-08-21 18:19:39
-
同意楼上的回答。
2014-08-21 19:27:43
-
板受力筋的锚固长度规范及11G101等图集规定是一个固定的值（只与砼等级、钢筋等级、抗震等级有关）
2014-08-22 09:45:30
