为什么集中标注钢筋在钢筋信息表中显示不对？
图中集中标注上部通长为什么其他跨没有啊？构件尺寸A1，A2，A3，A4 什么意思？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
框架梁上部通长筋，穿过整根梁所有跨，所以没必要在每跨内都显示。
框架梁每跨两端的支座，A1+A2＝左侧（或上端）支座宽，A3+A4＝右侧（或下端）支座宽。其中，A2、A3分别代表左、右侧梁端伸入支座内的长度。A1、A4的含义应该明白了吧。
2014-08-22 00:53:53
-
集中标注只在上、下通长筋首行显示，只有原位标注才在跨本行显示，A1，A2，A3，A4是支座宽度。
2014-08-21 23:07:55
-
你好 A1首跨左支座左侧尺寸 A2当前跨左支座右侧尺寸 A3当前跨右支座左侧尺寸 A4最末跨右支座右侧尺寸 当中间的A2或A3有好几个尺寸时，软件会自动识别成用“/”隔开不同的数据
2014-08-22 01:16:14
-

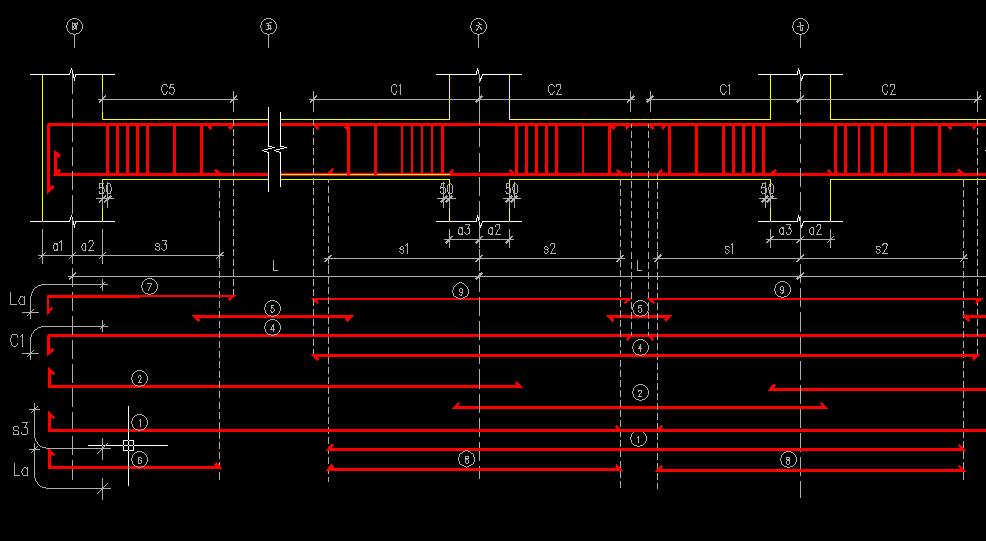

答：通长筋，软件黓认只标头一跨即可，A1、A2、A3、A4，见下图。
2014-08-22 08:20:20
