麻烦问一下这个钢筋应该如何处理？能否把这个图解释一下，看不懂！？？？？
麻烦问一下这个钢筋应该如何处理？能否把这个图解释一下，看不懂！？？？？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
麻烦问一下这个钢筋应该如何处理？能否把这个图解释一下，看不懂！？？？？
你好：

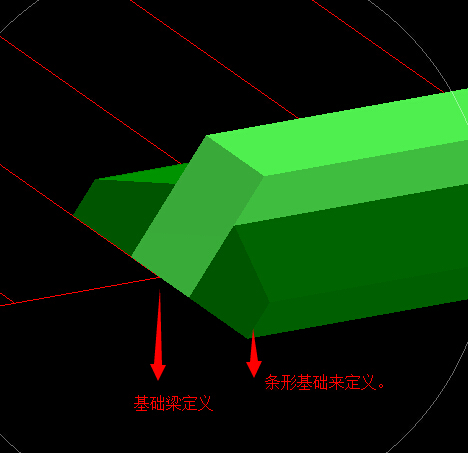

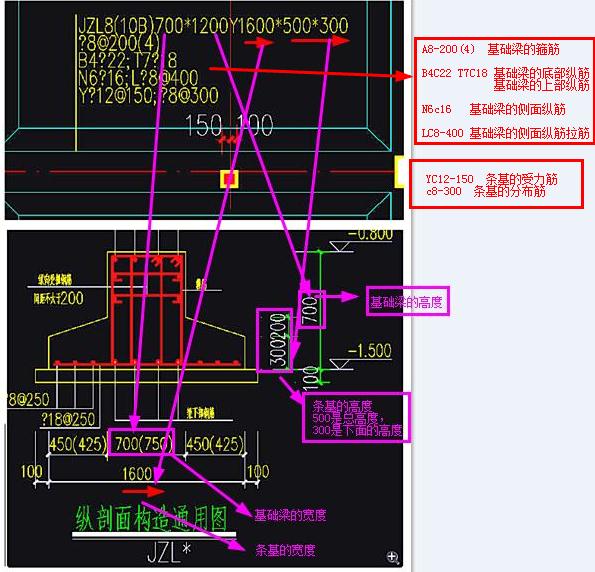

1、这个是梁式条基。用基础梁和条基组合定义。我自己整理了下一个案例，你可以参考下。
2014-08-26 07:07:03
-
2014-08-26 14:11:00
-

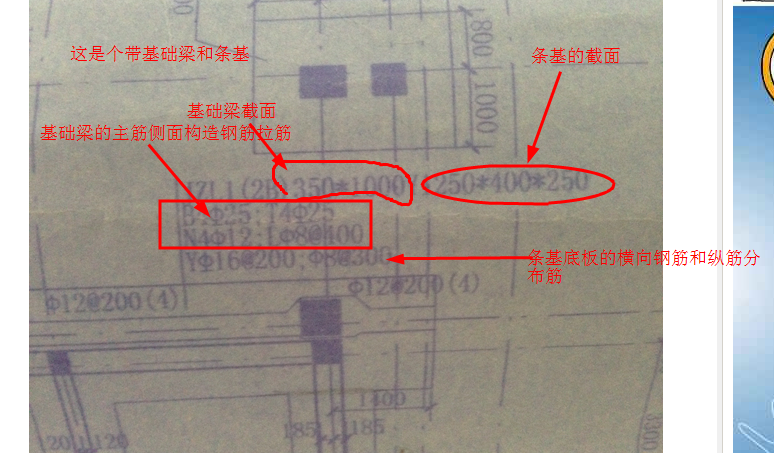

这是典型的有梁式带型基础标注方式，300*1000表示基础梁300mm宽1000mm高；Y1250*400*250表示带型基础每边1250宽、斜边靠基础梁厚度400mm、边厚度250mm。基础梁主筋上下各4根二级钢直径25mm钢筋、抗扭筋4根二级钢直径12mm钢筋、箍筋未注明、拉筋一级钢直径8mm@400mm；带型基础地板主筋二级钢直径16mm@200mm分布筋一级钢直径8mm@300mm.
2014-08-25 21:01:39
-
300*1000表示基础梁300mm宽1000mm高；Y1250*400*250表示加腋梁腋长1250mm，腋宽400mm，腋高250mm；
基础梁的上下部各4根二级钢直径25mm钢筋，抗扭钢筋4根二级钢直径为12mm的钢筋，拉结筋为一级钢筋直径8mm间距400mm;基础底部主筋二级钢直径16间距200mm,分布筋一级钢直径8间距300mm.
2014-08-25 21:22:40
-

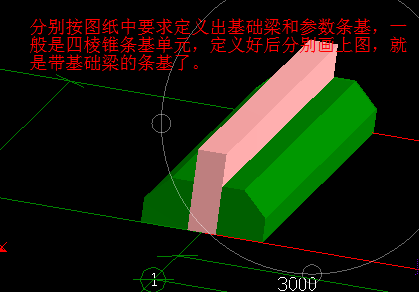

这是个带基础梁的条形基础，分别按基础梁画再定义条基画，两个组合在一起即可。
2014-08-26 07:57:51
