塔楼四角屋面钢筋的绘制

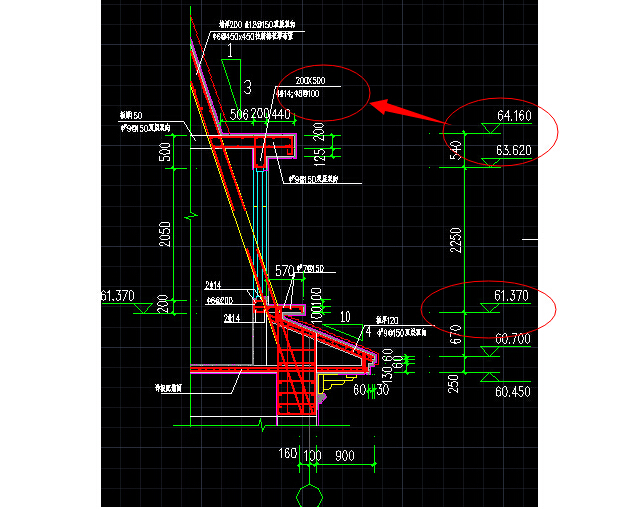

如下图中的四角屋面的钢筋如何绘制，其中标高59.7-70.64为200厚剪力墙，图中无标示此段有无板？61.37处200*200和64.16处200*500是柱子吗？请高手指点，谢谢！！！
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
截图分析较为复杂的，变通处理还是可以的，截图图示信息欠缺。这里告知您：采用板、自定义线、栏板组合能解决的。上边栏板，斜面‘三点定义斜板’下部自定义线（可以任意画钢筋构造）需要注意的是板一定要分层
耐心分析琢磨吧很好玩的
2014-08-29 14:18:48
-
设计的构件没有标注相应的信息时，就要咨询设计了，在图片上看不出有相应的钢筋信息要求。60.37标高位置看不出有200*200的信息。64.16标高位置的200*500是梁。
2014-08-29 11:45:42
