怎么画凸窗
我是新手 接触千赢官网首页登录入口不久 不知道怎么画凸窗 求大神指教 谢谢了！
问题补充：还有外面那个绿色的一圈是什么我总看不懂 那个0.3%是什么意思啊？
全部回答
(4)
首答仅用{{minutesHtml}}
-

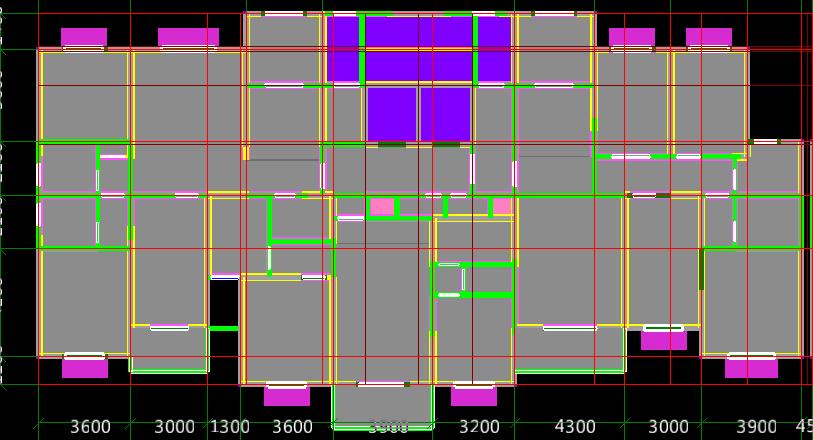

已采纳图纸是一层平面图吧，外面那个绿色的一圈是散水沟， 那个0.3%是沟底坡度。
2014-09-01 15:17:39
-

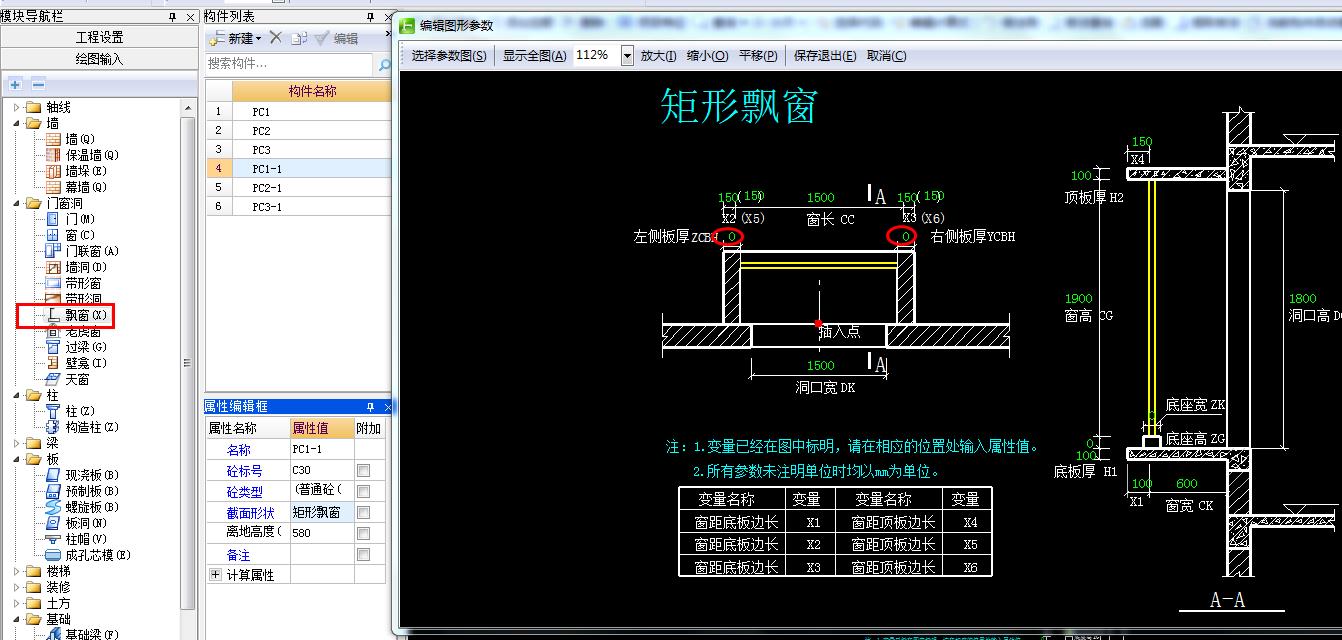

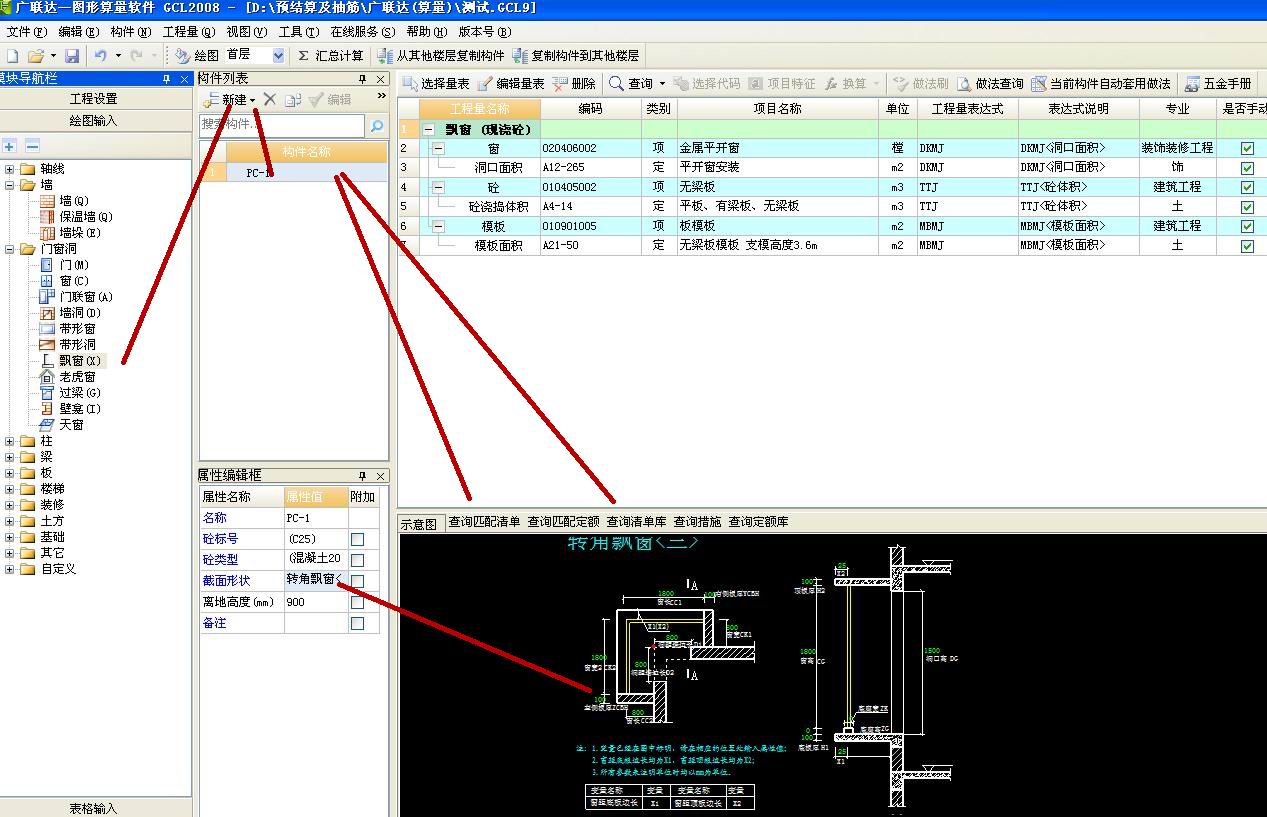

已采纳方法1：飘窗可以按参数化飘窗绘制，按图纸选择相应的参数化图形；方法2：自定义组合飘窗，先会制飘窗上下的楼板及以对应圈梁、构造价，楼板标高按图纸标高设置（采用层底标高加上相应的高度参数计算），定义带形洞，在飘窗位置的墙体上会制带形洞，定义带形窗，按图上标标的位置及尺寸绘制带形窗即可，标高设置采用层底标高加上相应的高度数据的表达式来计算，这样复制到其它楼层时也方便。
2014-08-29 17:19:17
-

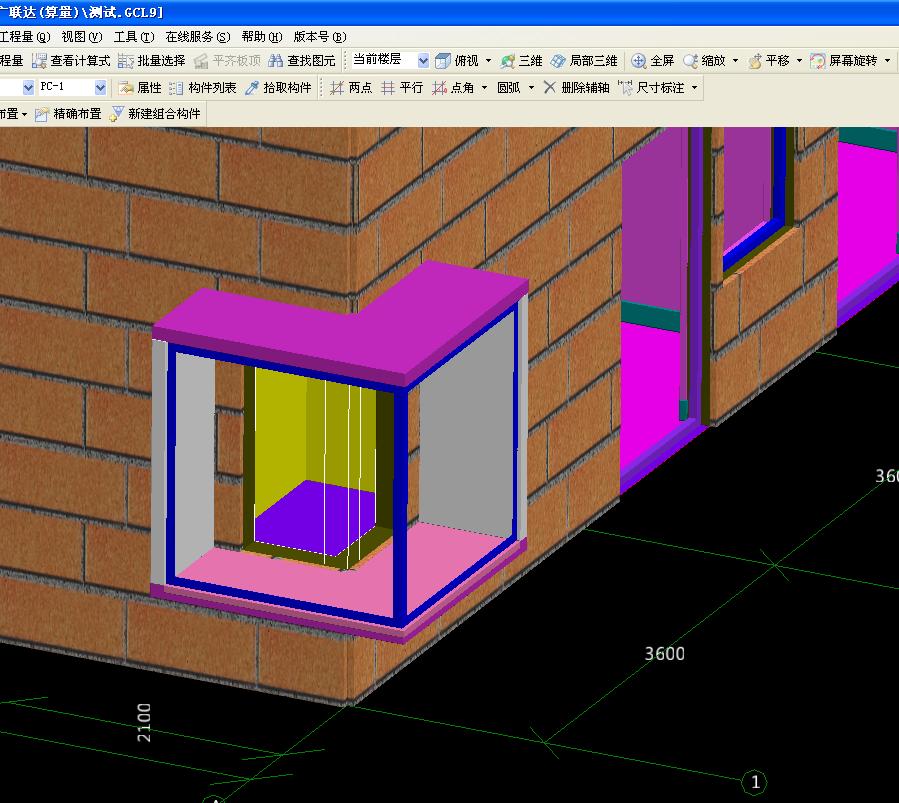

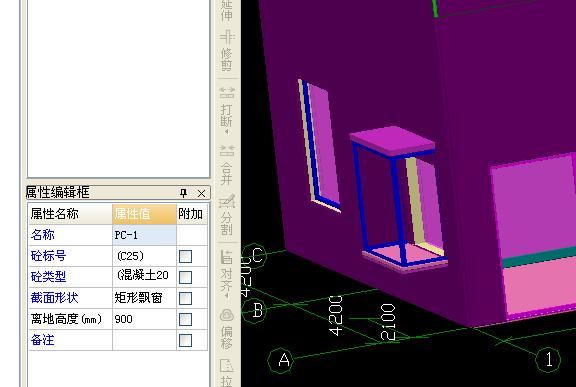

这就是飘窗，可以直接用飘窗定义布置的。
2014-08-29 17:02:37
-
我是新手 接触千赢官网首页登录入口不久 不知道怎么画凸窗 求大神指教 谢谢了！
问题补充：
还有外面那个绿色的一圈是什么我总看不懂 那个0.3%是什么意思啊？
答：。。。3%是排水沟的坡度。
2014-08-29 17:21:57
