剪力墙内外墙面保护层厚度不一，怎么设置？
剪力墙外墙：外墙面保护层厚度30 内墙15 剪力墙内墙：保护层厚度都是15 怎么设置？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
剪力墙外墙：外墙面保护层厚度30 内墙15 剪力墙内墙：保护层厚度都是15 怎么设置？

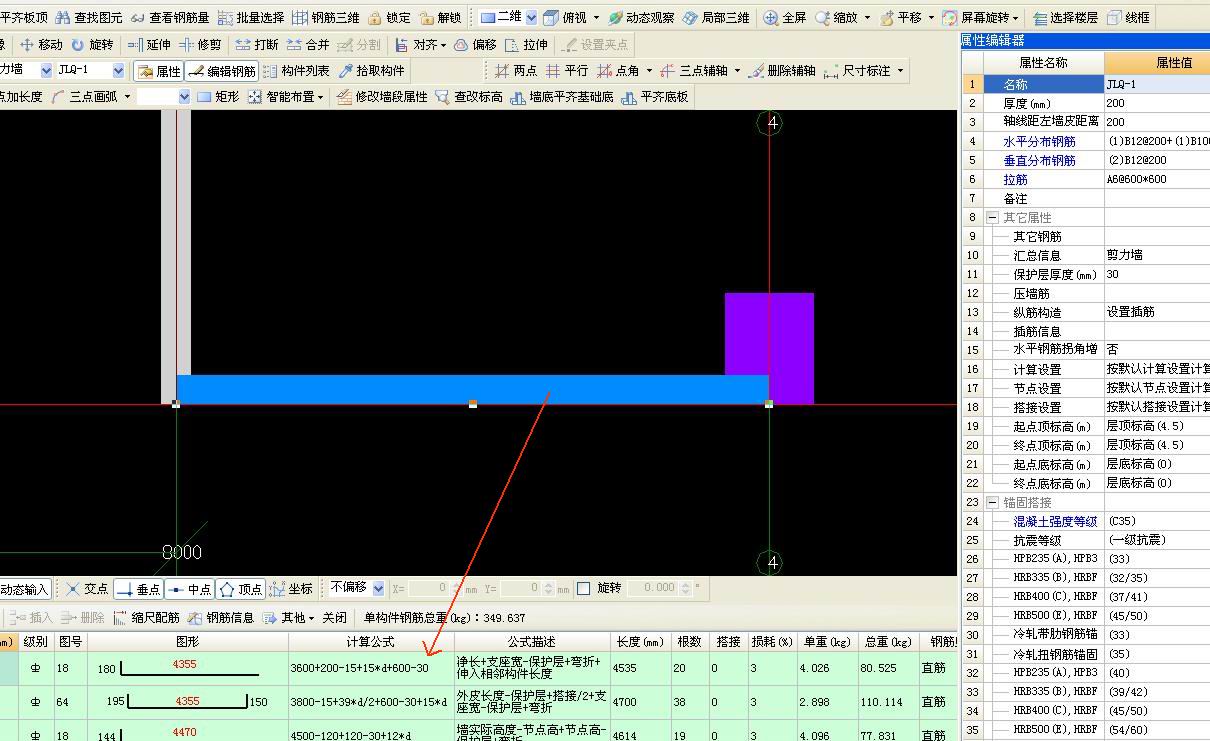

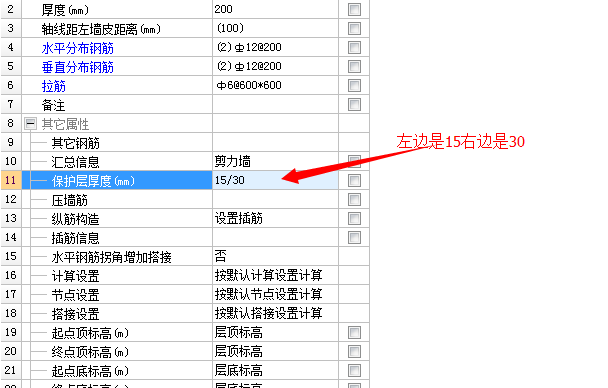

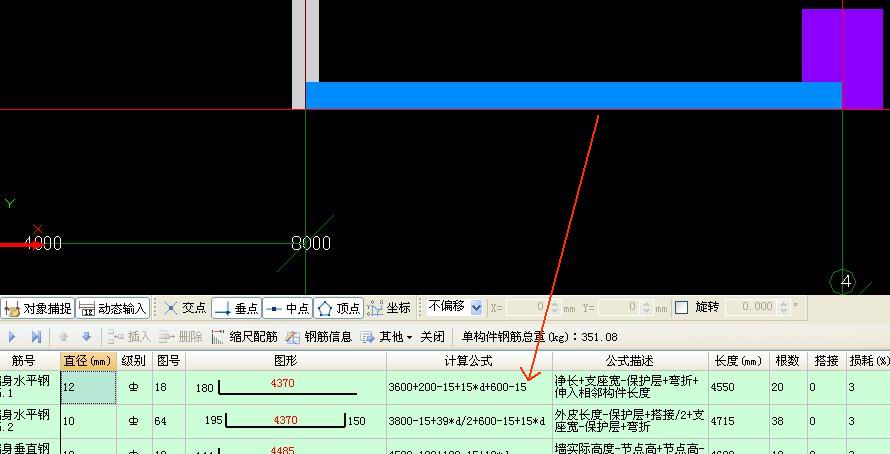

如图
这边是左右分开的
那怎么区分左右 跟你墙绘制的方向有关

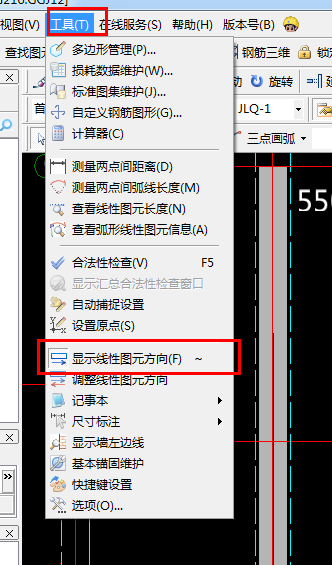

你可以把墙的方向显示出来 沿箭头方向分左右
2014-09-03 11:50:25
-
剪力墙外墙：外墙面保护层厚度30 内墙15 剪力墙内墙：保护层厚度都是15 怎么设置？
你好：

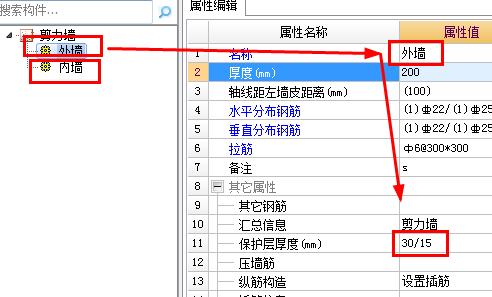

1、内墙和外墙分开定义构件。2、如下图。
2014-09-03 11:15:17
-
剪力墙外墙：外墙面保护层厚度30 内墙15 剪力墙内墙：保护层厚度都是15 怎么设置？

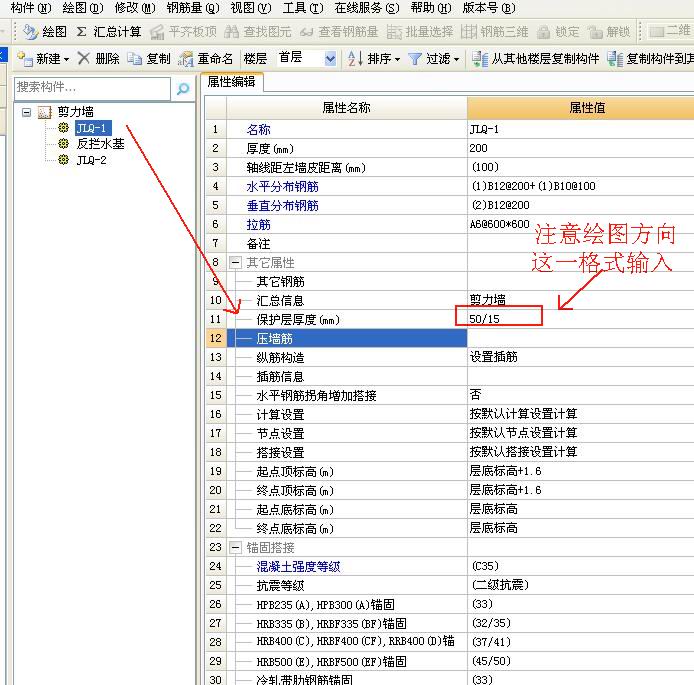

答：用20/35的格式，但要注意绘图的方法，从左到右与从右到左有分别的。
2014-09-03 11:23:40
-
墙属性保护层厚度输入30/15表示左侧保护层30右侧15。您画墙图元时需要注意顺序，即子纵向的墙体起始从左下角由下而上画，右侧由上而下画；横向墙体起始，上边墙由上左起向右画止，下边墙由右下起向左画止
2014-09-03 13:51:34
-
就按30/15定义布置。
内侧、外侧的定位与画图的起始点画图方向有关。
但对钢筋量计算而言，可以忽略内、外侧，计算结果时不会受到影响的。
2014-09-03 11:34:30
